概述

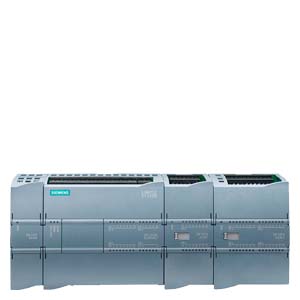

·         西门子工控机 中低端紧凑型控制器

·         大规模集成，节省空间，功能强大

·         具有出色的实时性能和功能强大的通信选件：

o                 带有集成 PROFINET IO 接口的控制器，可与 SIMATIC 控制器、HMI、编程设备和其它自动化组件进行通信

·         所有 CPU 都可用于单机模式、网络以及分布式结构

·         安装、编程和操作极为简便

·         集成式 Web 服务器，带有标准和用户特定 Web 页面

·         数据记录功能，用于归档用户程序的运行数据

·         强大的集成工艺功能，如计数、测量、闭环控制和运动控制

·         集成数字量和模拟量输入/输出

·         灵活的扩展设备

o                 可直接用于控制器的信号板卡

o                 用于通过输入/输出通道来扩展控制器的信号模块；
包括一个用于记录和准备能量数据的电能表模块

o                 附件，如电源、开关模块或 SIMATIC 存储卡等

应用

SIMATIC S7-1200 是适合机械和工厂组态中的开环和闭环控制任务的控制器。

SIMATIC S7-1200 将紧凑的模块化设计与高性能结合在一起，适合广泛的自动化应用。其应用范围从取代继电器和接触器，一直延伸到网络中以及分布式结构内的复杂自动化任务。

S7-1200 正开辟出越来越多的应用领域；这些领域以前出于经济效益原因而需要采用特殊电子装置。

例如，应用的例子包括：

·         贴片系统

·         传送带系统

·         电梯和自动扶梯

·         物料输送设备

·         金属加工机械

·         包装机械

·         印刷机械

·         纺织机械

·         混合系统

·         淡水处理厂

·         污水处理厂

·         外置显示器

·         配电站

·         室温控制

·         加热/冷却系统控制

·         能源管理

·         消防系统

·         空调

·         照明控制

·         泵控制

·         安防/门禁系统

设计

SIMATIC S7-1200 系列包括以下模块：

·         性能分级的不同型号紧凑型控制器，以及丰富的交/直流控制器。

·         各种信号板卡（模拟量和数字量），用于在 CPU 上进行经济的模块化控制器扩展，同时节省安装空间。

·         各种数字量和模拟量信号模块。

·         各种通信模块和处理器。

·         带 4 个端口的以太网交换机，用于实现各种网络拓扑

·         SIWAREX 称重系统终端模块

·         PS 1207 稳压电源装置，电源电压 115/230 V AC，额定电压 24 VDC

机械特性

·         模块便于安装在标准 DIN 导轨上或控制柜中

·         坚固、紧凑的塑料机壳

·         连接和控制部件易于接触，并由前盖板提供保护

·         模拟量或数字量扩展模块也具有可拆卸的连接端子

设备特性

·         国际标准：
SIMATIC S7-1200 符合 VDE、UL、CSA 和 FM（I 类，类别 2；危险区组别 A、B、C 和 D，T4A）。生产质量管理体系已按照 ISO 9001 进行认证。

通信

SIMATIC S7-1200 具有各种通信机制：

·         集成 PROFINET IO 控制器接口

·         带 PROFIBUS DP 主站接口的通信模块

·         带 PROFIBUS DP 从站接口的通信模块

·         GPRS 模块，用于连接到 GSM/G 移动电话网络

·         用于第 4 代移动电话网络通信的 LTE 模块（长期演进）

·         通信处理器，可通过以太网接口连接到 TeleControl Server Basic 控制中心软件，并借助于基于 IP 的网络进行安全通信。

·         通信处理器，可连接到服务应用的控制中心。

·         RF120C，可连接到 SIMATIC Ident 系统。

·         模块 SM1278，用于连接 IO-Link 传感器和执行器。

·         通过通讯模板实现点对点连接

PROFINET 接口

通过集成 PROFINET 接口，可与以下设备通信：

·         编程设备

·         HMI 设备

·         其它 SIMATIC 控制器

·         PROFINET IO 自动化组件

支持以下协议：

·         TCP/IP

·         ISO-on-TCP

·         S7 通信

可连接以下设备：

·         通过标准 5 类电缆连接现场编程器和 PC。

编程器接口和 SIMATIC S7-1200 CPU

·         SIMATIC HMI 精简面板

精简型面板和 SIMATIC S7-1200-CPU

·         更多的 SIMATIC S7-1200 控制器

通过 CSM 1277 以太网交换机连接多台设备

点到点接口，可自由编程的接口模式

通信模块可通过点到点连接进行通信。采用 RS 232 和 RS 485 物理传输介质。在 CPU 的“自由口 (Freeport)”模式下进行数据传输。采用面向位的用户特定通信协议（例如，ASCII 协议、USS 或 Modbus）。

可以连接任何具有串行接口的终端设备，如驱动、打印机、条码读码器、调制解调器等。

在可编程接口模式下，通过 CM 1241 实现点到点连接

功能

SIMATIC S7-1200 控制器具有以下特点：

·         易于上手：
专门的入门套件（其中包括仿真器和文档），便于熟悉设备的使用。

·         操作简单：
功能强大的标准指令，易于使用，用户友好的编程软件，可最大限度降低编程成本。

·         实时性能：
特殊中断功能、高速计数器和脉冲输出，适用于对时间要求严格的应用。

SIMATIC S7-1200 符合以下国家和国际标准：

·         UL 508

·         CSA C22.2 No. 142

·         FM Class I, Div 2, Groups A, B, C, D; T4A Class I, Zone 2, IIC, T4

·         VDE 0160

·         EN 61131-2

·         符合标准 EN 50081-1、50081-2 和 50082-2 电磁兼容性要求

技术规范
