概述

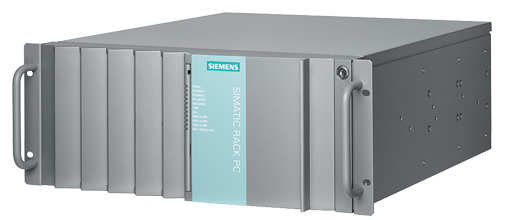

西门子工控机 IPC847D 正视图

SIMATIC IPC847D

SIMATIC IPC847D 是非常强固、高性能的 PC，使用 19" 机架设计 (4 U) ,具有卓越的工业功能性。

能够提供：

·         最大的可扩展性

·         极为坚固耐用

·         Intel® Core® i / Xeon 技术第四代

优势

具有最大工业兼容性和紧凑型，可以用于工业环境中的 24 小时不间断使用

·         在环境温度最高可达 50 °C 的情况下，也能保持处理器最大性能（最高配置下），不会下降（减速）

·         产品设计形式与众不同，前面为完全喷漆的新型防污表面

·         全金属外壳具有高 EMC（电磁兼容性），可以用于工业环境

·         适合安装在深度仅为 500mm 的小型控制箱内

·         由于使用了过压通风设计将风扇安装在前部，以及防尘滤网，实现了防尘保护

·         具有防振动和冲击的专用硬盘托架和板卡固定器

由于具有更快的数据处理能力，实现了高产能

·         第四代 Intel® 处理器： Xeon、Core i5 或 Core i3，采用 Turbo-Boost、超线程和虚拟化技术

·         处理器中集成有图形控制器（HD 4600 显卡），可实现超高图形性能

·         性能极高（例如，Intel C226 Express 芯片组，采用双通道技术的 DDR3 存储器）

·         较高数据传输速率（例如，PCI-Express 技术： 第 2 代和第 3 代，USB 3.0 SuperSpeed (500 Mbit/s)，SATA III/6 Gbit/s）

系统可用性提高，停产时间缩短

·         在高达 50° C 的环境温度下 24 小时可靠运行（平均故障间隔时间较长，使用变速风扇）

·         通过 RAID 配置（内置 RAID 控制器）实现较高数据安全性

·         RAID1 配置： 在两个 SATA 硬盘上存储冗余数据，也可使用可热插拔的驱动托架以及附加固态硬盘（用于存储操作系统）或热后备硬盘选件

·         RAID5 配置： 在三个 SATA 硬盘上进行带奇偶校验的数据分条，以提高可热插拔的驱动托架中的存储容量；可使用附加的热后备硬盘选件

·         RAID 配置的“热插拔”可拆卸驱动托架（可在运行期间更换硬盘）

·         RAID 配置中可拆卸驱动托架中的“热后备”硬盘（“热后备”硬盘上的重建过程自动启动）

·         发生故障时迅速识别和更换硬盘（通过用于 RAID 配置的硬盘报警 LED 指示灯和明确的编号）

·         以太网和 PROFIBUS 或 PROFINET 状态显示(前 LED 指示灯)；RAID1/5 配置中风扇、温度、监控器和硬盘的报警指示

·         通过 SIMATIC PC DiagBased 或 DiagMonitor 软件（可选）进行高效自诊断

·         通过 iAMT 9.0（Intel® 主动管理技术）进行远程控制和维护

·         采用多层单元 (MLC)架构的固态驱动器（SSD）和 ECC 存储器（可选）

·         具有“热插拔”功能的冗余电源（运行时用于更换电源模块）

·         冗余千兆 LAN 连接（协作功能）

·         固定位于前部的可更换部件（例如 USB 软件加密狗），防止通过锁定门进行未经授权的访问

·         锁定风扇盖：仅在前门打开时，才可对过滤器垫和前置风扇进行更换

·         仅在前门打开时，才可打开外壳盖

·         例如，设备中有用于插入软件狗的安全内部 USB 插槽

·         具有便于维护的设备设计（改动、维护），例如，无需工具即可更换过滤器或前置风扇

由于较高的投资安全性，成本降低

·         平台采用嵌入式英特尔部件，具有长期稳定性

·         可用性可达 3 - 6 年，保证 5 年内可获得备件

·         使用 SIMATIC 组件进行了系统测试

·         通过全球市场认证 (cULus)

·         支持传统接口（PS/2、COM、LPT）

·         安装兼容许多设备的各代版本

·         全球服务与支持

调试、运行和维护成本的时间缩短，成本降低

·         由于采用了集成接口和最多 11 个扩展槽（PCI 和 PCI-Express）实现了高度灵活性和可扩展性

·         预安装、激活操作系统

·         由于配有重建 DVD，可以实现将硬盘快速恢复到交付时的状态

·         由于使用受控风扇，实现了低噪声输出

·         标准实现为工业工作站或服务器

·         板载 PROFIBUS 或 PROFINET 接口和 RAID1/5 控制器（可选）

·         2 个 LAN 10/100/1000 Mbit/s 接口（具有千兆局域网合并带宽能力）

·         利用伸缩式导轨或配置成塔式工业 PC，可以灵活的应用在各种不同的安装位置

·         采用 iAMT 技术和 SIMATIC IPC Remote Manager 软件实现远程维护

应用

SIMATIC IPC847D 能够为机械工程师、工程工程师和控制柜制造商提供高性能、高灵活性的 19" 机架式 PC 平台，用于面向机器的工业应用：

·         过程和机器数据的测量、开环和闭环控制

·         生产过程的可视化

·         为了质量检查而进行镜像处理与编辑

·         数据记录和管理

·         服务器应用

SIMATIC IPC847D 通过 CE 认证，适用于工业领域、住宅区和商业区以及小型企业。除工业应用外，也可以用于楼宇自动化服务或公共设施。 安装深度仅 446 mm，因此也可方便地集成在 500 mm 19 英寸机柜内。

SIMATIC IPC847D 可与 WinAC RTX 以及 WinCC flexible 或 WinCC 一起，作为一种经济的 SIMATIC 人机界面产品包订购。

设计

基本设计

·         全金属 19" 外壳 (4 U)，抗机械振动与冲击，具有较高电磁兼容性

·         伸缩导轨的安装准备

·         可以垂直或水平安装，使用合适的安装架可以用作工业塔式 PC。

·         具有一个可锁前门，可在得到允许时从前面可移动数据存储部件；各种操作部件（复位、电源）、USB 接口、前面风扇和尘土过滤器

·         用于安全操作和运输 PC 模块的板卡固定器（防振动和冲击）

·         只需松开一个螺丝就可打开外壳盖，只用一件工具就能更换 PC 组件（如 PC 板卡或硬盘）

·         更换前置风扇和粉尘过滤器，无需工具

·         使用滤网和轴承固定的前风扇，采用过压通风方式实现防尘保护

·         具有 6 个插槽，用于安装驱动

o                 前面：3x 5.25 英寸或最多 4x 3.5/2.5 英寸（窄型）可拆卸硬盘托架，1x 细长型（用于光驱）

o                 内部：2 个 3.5" (安装在可选的减震驱动器架或固定硬盘框架上)

·         内置显卡，Intel® HD 4600 集成在处理器中，高达 3840 x 2160 像素，60Hz，32 位色彩

·         接口：

o                 2 个 Intel 千兆位以太网接口（RJ45，具有协同能力）

o                 4 个 USB 3.0 端口：2 个后置，1 个前置，1个内置（例如，用于具有可选联锁功能的软件加密狗）

o                 3 个 USB 2.0 端口：2 个后置，1 个前置，可在门关闭后使用

o                 2 x DisplayPort V1.2，1 x DVI-I，VGA 通过适配电缆（可选）进行连接

o                 1 x COM1, 2 x PS/2Audio:线路输出，麦克风

·         电源：100 ... 240 V AC，50 ... 60 Hz

设计类型

·         处理器：

o                 Intel® Xeon™ E3-1275 v3
4C/8T，3.5 (3.9) GHz，8 MB 高速缓存，Turbo-Boost 2.0，扩展内存 64 (EM64) 和虚拟化技术 (VT-x/-d)，iAMT 9.0

o                 Intel® Xeon™ E3-1268L v3
4C/8T，2.3 (3.3) GHz，8 MB 高速缓存，Turbo-Boost 2.0，扩展内存 64 (EM64) 和虚拟化技术 (VT-x/-d)，iAMT 9.0

o                 Intel® Core™ i5-4570TE
2C/4T，2.7 (3.3) GHz，4 MB 高速缓存，Turbo-Boost 2.0，扩展内存 64 (EM64) 和虚拟化技术 (VT-x/-d)，iAMT 9.0

o                 Intel® Core™ i3-4330TE
2C/4T，2.4 GHz，4 MB 高速缓存，扩展内存 64 (EM64)和虚拟化技术 (VT-x)

·         双通道主存储器配置，4 GB 及更高容量，可实现最佳性能

o                 2 GB ～ 32 GB DDR3-1600 SDRAM

o                 8 GB ～ 32 GB DDR3-1600 SDRAM，ECC 存储器

存储器须知：
为了使用超过 4 GB 的存储器，需要使用 64 位的操作系统。在使用至少 4 GB 配置的情况下，可以将可见内存减少到约 3.5 GB 或更少（带有 32 位操作系统）。

·         机载现场总线：

o                 PROFIBUS/MPI，与 CP 5622 兼容；或 PROFINET，3 x RJ45，与 CP 1616 兼容

·         带 11 个空闲扩展插槽的总线模块(全长插槽)：

o                 更多 PCI 插槽（7x PCI，4x PCI-Express）
7 x PCI
1 x PCI-Express x16（16 通道）Gen 3
3 x PCI-Express x4（1 通道）Gen 2

o                 更多 PCI-Express 插槽（8x PCI-Express，3 PCI）
3 x PCI
1 x PCI-Express x16（8 通道）Gen 3
2 x PCI-Express x16（4 通道）Gen 3
2 x PCI-Express x16（4 通道）Gen 2
3 x PCI-Express x4（4 通道）Gen 2

·         图像显示能力扩展：

o                 PCI-Express 显卡x16（双头：2 x VGA 或 2 x DVI-D），1 GB，高达 2 048 x 1 536 像素，60 Hz，32 位彩色

o                 用于集成显卡接口 (1 x VGA) 的适配器电缆（DVI-I 至 VGA），可连接模拟监视器

·         采用 NCQ 技术的硬盘 (HDD) SATA / SAS 3.5'' 和采用 MLC 技术的电子式硬盘 (SSD) SATA 2.5''

o                 在内部安装在固定硬盘支架上：
1 x 500 GB 硬盘
1 x 240 GB 电子式硬盘

o                 在内部安装在防振/防冲击硬盘支架中
1 x 500 GB 硬盘
1 x 1 TB 硬盘
2 x 1 TB 硬盘
RAID1，1 TB（2 x 1 TB 硬盘，镜像磁盘），内置 RAID 控制器
RAID1，1 TB（2 x 1 TB 硬盘，镜像磁盘），内置 RAID 控制器 + 1 x 240 GB 电子式硬盘（用于存储操作系统）

o                 安装在前面的低型可拆卸驱动托架中（在 RAID 配置中进行热插拔）
1 x 500 GB HDD
1 x 1 TB HDD
2 x 1 TB HDD
1 x 240 GB SSD
RAID1，1 TB（2 x 1 TB HDD，镜像磁盘），RAID 控制控制器
RAID1，1 TB（2 x 1 TB HDD，镜像磁盘），RAID 内置控制器 + 1 x 1 TB HDD 作为热备
RAID1，1 TB（2 x 1 TB HDD，镜像磁盘），RAID 内置控制器 + 1 x 240 GB SSD（用于操作系统）
RAID5，2 TB（3 x 1 TB HDD，带奇偶校验的条带化），RAID 内置控制器
RAID5，2 TB（3 x 1 TB HDD，带奇偶校验的条带化），RAID 内置控制器 + 1 x 1 TB HDD 作为热备
RAID1，1 TB（2x 1 TB HDD SAS，镜像磁盘），包括 ZMCP 末块的 PCIe x8 RAID 控制器；（占用 2 个插槽）
RAID1，1 TB（2x 1 TB HDD SAS，镜像磁盘），包括 ZMCP 末块的 PCIe x8 RAID 控制器；（占用 2 个插槽）+ 1x 240 GB SSD（用于操作系统）
RAID5，2 TB（3x 1 TB HDD SAS，带奇偶校验的条带化），包括 ZMCP 模块的 PCIe x8 RAID 控制器；（占用 2 个插槽）
RAID5，2 TB（3x 1 TB HDD SAS，带奇偶校验的条带化），包括 ZMCP 模块的 PCIe x8 RAID 控制器；（占用 2 个插槽）+ 1x 1 TB HDD
RAID1，240 GB（2 x 240 GB SSD，镜像磁盘），内置 RAID 控制器

·         光驱：

o                 DVD±R/RW（细长型）

·         接口：

o                 1 x COM2 和 1 x LPT（在插槽盖中，占用一个插槽），后置

·         电源：

o                 100...240 V AC，50...60 Hz，冗余

o                 100...240 V AC，50...60 Hz，集成 UPS 功能，包括免维护型铅锡电池

o                 根据具体国家配置电源线

·         操作系统（预装并激活）：

o                 Windows 7 Ultimate SP1，32 位，多语言版

o                 Windows 7 Ultimate SP1，64 位，多语言版

o                 Windows 10 Enterprise 2015，LTSB，64 位，多语言

o                 Windows 10 Enterprise 2016，LTSB，64 位，多语言

o                 Windows Server 2008 R2 标准版 SP1，含 5 个客户端，64 位，多语言版

o                 Windows Server 2012 R2 Standard Edition，含 5 个客户端，64 位，多语言版

o                 Windows Server 2016 Standard Edition，含 5 个客户端，64 位，多语言版

·         软件扩展：

o                 SIMATIC IPC DiagMonitor ¹⁾

o                 SIMATIC IPC Image & Partition Creator ¹⁾

o                 TPM 模块 - 内置安全硬件（可信平台模块）

¹⁾ 更多相关信息可在“扩展组件”下找到。

机架式 SIMATIC IPC847D，敞开式

机架式 PC SIMATIC IPC847D，带接口

塔式安装架可以作为附件定购，用于将计算机转变为工业塔式 PC。
请参见“附件订货数据”。

功能

多核处理器技术

由于使用了带超线程的两个处理器核心，双核处理器非常适用于多线程应用程序和多任务应用。可以同时执行多个要求苛刻的应用（例如需要图形显示的可视化应用，或执行大量运算的程序），从而提高了系统的响应时间。 由于采用能量优化的多核技术以及具有突出的节能特性，Intel Core i 处理器甚至在要求苛刻的应用中高达 50℃ 的温度下仍能够正常运行，毫无性能损失。

SIMATIC IPC847D 使用 Intel Core i 处理器和 Microsoft 操作系统进行预组态，以用于多核技术，且在工业环境中具有较高性能和较好的多任务处理能力。

多显示器技术

具有先进功能的多显示屏架构可用于桌面和应用管理，支持多个显示屏同时工作，因此大大提高了产能。 SIMATIC IPC847D 具有一个可选的双输出口显卡（PCI Express?16），专门为工业多显示器环境进行了优化。支持以下显示屏模式：Native DualView、Span 或 Big Desktop、Clone。

连接选项： 2 个 VGA 或 2 DVI-D 接口

另外，在 SIMATIC IPC847D，您可以将三个现有的内置图形接口与可选双头显卡结合使用，这样就能操作最多五台显示器。

监视功能

集成监视功能:外壳内的温度、风扇速度（CPU、电源和前面风扇）、程序执行（监视器）

通过以太网进行的扩展诊断/报警、电子邮件、短信息，用于通过 OPC（或通过 SIMATIC IPC DiagMonitor）直接传输到 SIMATIC 软件：

·         运行小时数计数器

·         硬盘状态，也适用于 RAID 配置

·         系统状态（节拍）

·         将所有信息自动化记录到日志文件

·         具有集中监视联网 SIMATIC IPC 的功能

AMT 功能（英特尔主动管理技术）

通过此功能，甚至在系统关闭的情况下，也可以远程访问 IPC 以进行诊断和故障排查（维护工作）：

·         IPC 的控制启动/关闭

·         访问 BIOS 设置和 BIOS 更新

·         发生故障时（例如在重启时），通过远程访问进行测量

·         从集成 ISO 映像进行软件更新

板载 RAID 控制器

用于在两个 SATA 硬盘上进行自动数据镜像的 RAID1（镜像），或用于在三个 SATA 硬盘上高容错地最佳利用容量的 RAID5（带奇偶校验的磁盘分条）。

集成

内置接口

·         以太网
2 个集成千兆以太网接口（10/100/1000 Mbit/s），可用于 IT 通信和与可编程控制器（如 SIMATIC S7，带有 SOFTNET S7 软件包）进行数据交换。

·         PROFIBUS
可选的浮动 PROFIBUS 接口（12 Mbits/s），用于分布式现场设备，或连接 SIMATIC S7（带有软件包 SOFTNET for PROFIBUS）。

·         PROFINET
PROFINET 接口可用于连接分布式现场设备可用于控制驱动器。

·         额外接口
为了连接额外 I/O 设备，提供了用于 PC 模块的 11 个空闲插槽、7 个 USB 接口、两个串口和一个并口。

技术规范

商品编号	6AG4114-2....-....
	工业计算机 SIMATIC IPC847D (机架式 PC)
安装方式/安装
安装形式	机架式 PC，19"，4 个高度单位 (HE)
电源电压
电源的电压类型	AC 100/240 V(自动范围)50 / 60 Hz；选配冗余 AC100/240V；选配具有无中断电源功能含免维护铅-锡-电池在内的 AC 100/240 V
电源频率
·         ● 额定值 50 Hz	是的
·         ● 额定值 60 Hz	是的
电源和电压断路跨接
·         ● 停电/断电跨接时间	20 ms
处理器
处理器类型	至强 E3-1275 v3（4C/8T，3.5 (3.9) GHz，8 MB 缓存）；至强E3-1268Lv3（4C/8T，2.3 (3.3) GHz，8 MB 缓存）；酷睿i5-4570TE（2C/4T，2.7 (3.3)GHz，4 MB 缓存）；酷睿 i3-4330TE（2C/4T，2.4GHz，4 MB 缓存）
芯片组	Intel DH82C226 南桥
驱动器
光学驱动器	DVD±R/RW（线条型）
驱动器/存储介质的规格，硬盘	500 Gbyte HDD，1 TB HDD，2 个 1 Tbyte HDD，RAID1 (2 个 1TBHDD，镜像盘），RAID1（2 个 1 TB HDD，镜像盘） 加 1 个 1 TBHDD作为热备份，RAID5 （3 个 1 TB HDD，带条带奇偶校验），RAID5 (3 个 1TBHDD，带条带奇偶校验）加 1 个 1 TB HDD 热备份；RAID1（2 个 1 TBHDDSAS，镜像磁盘），RAID5（3 个 1 TB HDD SAS，带条带奇偶校验），RAID5（3个1 TB HDD SAS，带条带奇偶校验） 加 1 个 1 TB HDDSAS热备份且包含（8个）PCIe 及内含零维护缓存保护 (ZMCP) 模块的 RAIDSAS控制器
SSD	是的; 240 Gbyte SSD；RAID1（2x 240 Gbyte SSD，镜像盘）
驱动器安装插槽	内置安装在固定的硬盘支架上，或内置安装在振动/冲击吸收硬盘支架上，或从正面安装在 Low-Profile 更换架（RAID 配置热插拔）上
存储器
主存储器	2 GB 至 32 GB DDR3-1600 DIMM，ECC 可选
主存储器的存储容量，最大值	32 Gbyte
硬件扩展
插槽
·         ● 可用插槽	11 个插槽： 7 个 PCI、3 个 PCIe (x4)（一通路）、1 个 PCIe (x16) 或 3个PCI、5 个物理 PCIe (x16)（4 个四通路、1 个八通路）、3 个PCIe(x4)；可使用最大长度不超过 312 mm 的所有模块
接口
接口/总线类型	1 个 COM1、1 个 COM2（可选）、1 个 LPT（可选）、2 个显示器端口、1个DVI-I、2 个 PS/2、音频（麦克风输入插口，线路输出插口）、7 个USB、2个千兆级以太网、PROFIBUS 或 PROFINET 可选
USB 接口	2 个 USB 3.0、2 个 USB 2.0（背面）、1 个 USB 3.0、1 个 USB2.0（正面）、1个 USB 3.0（内置）
键盘/鼠标接口	2x PS/2
串行接口	COM1： 1x RS 232、COM2（可选）：1x RS 232
并行接口	可选 LPT1
多媒体
·         ● 音频开启/关闭	是的
·         ● 麦克风开启	是的
视频接口
·         ● 图形界面	2 个显示器端口和 1 个 DVI-I（板载）；1 个经由 DVI-VGA适配器电缆的VGA（可选）；图形卡 PCIe (x16)、双头（2 个 VGA 或 2 个DVI-D）、1 GB图形存储器（可选）
工业以太网
·         ● 工业以太网接口	2x Ethernet (RJ45)
·         — 100 Mbit/s	是的
·         — 1000 Mbit/s	是的
集成功能
监测功能
·         ● 温度监控装置	是的
·         ● 监视狗	是的
·         ● 状态 LED	电源，以太网 1，以太网 2，PN | MPI / DP，监视器，TEMP，风扇，硬盘0警报，硬盘 1 警报，硬盘 2 警报，硬盘 | 硬盘 3 警报
·         ● 风扇	是的
·         ● 通过网络实现的监控功能	可选
EMV
抗静态放电干扰的能力
·         ● 抗静态放电干扰的能力	±6 kV 接触放电（符合 IEC 61000-4-2）；±8 kV 空气放电（符合IEC61000-4-2）
针对高频电磁场的抗干扰能力
·         ● 抗高频辐射干扰的能力	10 V/m 用于 80 - 1000 MHz 和 1.4 - 2 GHz，80 % AM 符合 IEC61000-4-3；3V/m 用于 2 - 2.7 GHz，80 % AM 符合 IEC 61000-4-3；10 V 用于10 kHz - 80MHz，80 % AM 符合 IEC 61000-4-6
与导线相关的抗干扰能力
·         ● 电源导线上的抗干扰能力	±2 kV 符合 IEC 61000-4-4，突发电流；±1 kV 符合IEC61000-4-5，对称浪涌电流；±2 kV 符合 IEC 61000-4-5，非对称浪涌电流
·         ● 信号导线（大于 30 米）的抗干扰能力	±2 kV 符合 IEC 61000-4-4，突发电流；±2 kV 符合 IEC 61000-4-5，浪涌电流
·         ● 信号导线（小于 30 米）的抗干扰能力	±1 kV 符合 IEC 61000-4-4，突发电流
针对冲击电压的抗干扰能力（浪涌）
·         ● 非对称耦合	±2 kV 符合 IEC 61000-4-5，非对称浪涌电流
·         ● 对称耦合	±1 kV 符合 IEC 61000-4-5，对称浪涌电流
针对磁场的抗干扰能力
·         ● 抗磁场干扰 (50 Hz) 的能力	100 A/m; 符合 IEC 61000-4-8
电缆传导的干扰辐射和电缆传导的干扰
·         ● 通过电源电缆/交流电电缆的干扰发射	EN 61000-6-3，FCC 等级 A，EN 61000-6-4，CISPR 22，EN 55022 等级B，EN61000-3-2 等级 D，EN 61000-3-3
防护等级和防护类别
IP（正面）	IP41
IP（背面）	IP20
标准、许可、证书
CE 标记	是的; 应用于工业领域以及居住、商用和贸易经营等场所（干扰发射：EN61000-6-3:2007+A1:2011 抗干扰能力：EN 61000-6-2:2005）
CSA 许可	是的; 包含在 cULus 中
UL 许可	是的
cULus	是的; UL 60950-1，文件编号 E115352
RCM（C-TICK 格式）	是的
KC 许可	是的
EAC（Gost-R 格式）	是的
EMV	CE，EN 61000-6-3:2007 +A1:2011，EN 61000-6-2:2005
防尘罩	前门关闭时：G2 EN 779，阻止 99% 的大于 0.5 mm 的颗粒物
环境要求
运行中的环境温度
·         ● 运行中的环境温度	无烧录运行时 0 °C 至 +45 °C，无光驱运行时 0 °C 至+50°C，扩展卡功率损失总额 < 30 W，最多3个更换架，带有交流无中断电源时 0 °C 至 +40 °C，带有 RAID 控制器硬件时0°C 至 +35 °C
运输/储存时的环境温度
·         ● 最小值	-20 °C
·         ● 最大值	60 °C
冲击测试
·         ● 运行中的冲击负载	测试符合 IEC 60068-2-27、IEC 60068-2-29： 半正弦：50 m/s² (5g)，30ms，每个轴 100 次震荡
操作系统
预安装的操作系统	Windows 7 旗舰版，多语言（32 位 / 64 位）；Windows 10 企业版2015LTSB，多语言（64 位）；Windows 10 企业版 2016LTSB，多语言（64位）；Windows Server 2008 R2 标准版，含 5 个多语言客户端（64位）；Windows Server 2012 R2 标准版，含 5 个多语言客户端（64位）；Windows Server 2016 标准版，含 5 个多语言客户端（64位）
操作系统附加信息	多语言用户界面 (MUI)： 5（种语言，德语、英语、法语、西班牙语、意大利语）
无操作系统	是的
尺寸
宽度	430 mm
高度	177 mm; 4 个高度单位 (HE)
深度	444 mm



尺寸图

所有尺寸都以 mm 为单位。安装切口参见技术规范。

SIMATIC IPC847D，机架式 PC

伸缩式导轨的技术数据
每对的承载能力，最小值	30 kg
完全扩展长度，最小值	470 mm
导轨厚度，最大	9.7 mm
固定螺钉	M5 x 6 mm

伸缩式导轨的固定螺钉安装在外壳上不会高出超过 5 mm。

外壳可以直接安装以下伸缩式导轨：

·         Rittal:型号 3659.180 用于 600 mm 机箱/ 型号 RP 3659.190 用于 800 mm 机箱

·         Schroff：20110-072 型
