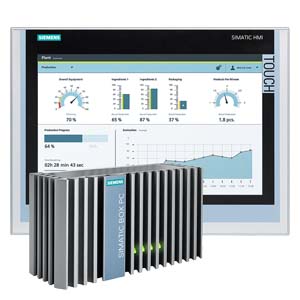

西门子工控机 SIMATIC IPC277E：性能优化的面板式 PC – 免维护，结构紧凑，带 7" 及以上显示屏
SIMATIC IPC277E 微型面板式 PC 是一种灵活的嵌入式工业 PC，带有坚固耐用的显示屏。
从技术上看，这种 PC 基于 IPC227E Nanobox PC，因而具有极高的工业功能，适合在恶劣环境条件下灵活应用，无需进行维护。
该面板式 PC 的特点是配备现代接口，并且可以灵活选择显示屏。最新的 Intel 双核和四核处理器可确保在完成可视化和控制任务时具备出色性能。
可极为灵活地选择坚固的宽屏前面板
· 7" – 19" 宽屏显示屏，高分辨率，大可视角度，可实现单键操作
· 12-19” 显示屏，多点触控操作
· 显示屏可全面跳关，能耗低，使用寿命长
坚固耐用，可实现免维护连续运行
· 前面防护等级为 IP65，电磁兼容性高，具有出色的工业功能
· 可通过非易失性存储器（NVRAM，可选）备份重要的系统数据
· 可在最高 50 ℃ 环境温度下连续运行，满足较高的抗振/抗冲击要求
· 无风扇，可连续运行（运行时可不使用电池）
针对可视化任务进行了优化，并具有额外功能
· 高性能和节省能量的双核和四核 Intel Celeron 处理器
· 提供各种接口和配置选件（USB 3.0、2 x Gbit Ethernet、RS 232/RS 485/RS 422、SSD/CFast）
· 前置 USB 接口便于数据交换 (15" / 19")单点触控
投资安全性高，可降低工程组态成本
· 长期可用性：服务与支持期限长达 11 年
· 作为 SIMATIC 软控制器和/或 WinCC RT Advanced 的理想平台
· 通过 TIA Portal 和内置 PROFINET 接口，简便集成到自动化解决方案中
微型箱式 PC 具有各种用途，包括：
· 可视化和控制任务，如机械工程、工厂建造、交通运输系统或电力传输
· 数据采集、处理和可视化应用
· 需要 C/C++ 程序的机器级别应用
· 其他新应用场合，如造船、楼宇自动化、储存和物流

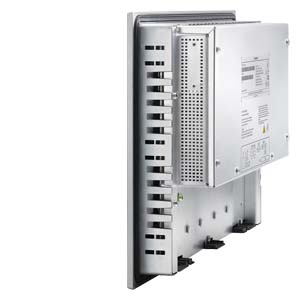

SIMATIC IPC277E Nanopanel PC 是一种紧凑型设备，包含一个带集成计算单元的操作控制单元。
计算单元：
· 浮地电源：24 VDC (19.2 - 28.8 V)
· 附加图形显卡:
o 分辨率：高达 2560 x 1600 像素

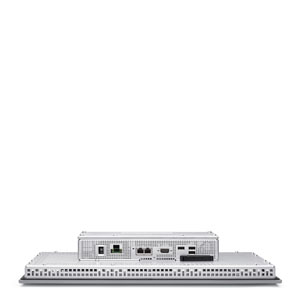

· 接口（位于一侧）：
o 2 x LAN 10/100/1000 Mbps 以太网接口 (RJ45)
o 1 x USB V3.0, 3 x USB V2.0 (7"/9":2 x USB V2.0)
o 1 x COM1（RS232 / RS485 / RS422，可在 BIOS 中切换）
· 现场总线
o 通过标准以太网接口实现 PROFINET 实时功能
设计类型
· 处理器/主存储器配置：
o Intel Celeron N2807，1.58 GHz，双核
o Intel Celeron N2930，1.83 GHz，四核
o 分别带/不带可信平台模块 TPM V2.0
· 主内存配置：
o 2 GB、4 GB 或 8 GB RAM
· 保持性存储器
o 512 KB 保持性存储器 (NVRAM)，其中，可在缓冲时间内写入 128 KB（可选）
· 驱动器：
o CFast 驱动器（可更换，可接触）：2 GB、4 GB、8 GB、16 GB 或 30 GB 或
o 128 GB 固态硬盘，2.5" 或
o 240 GB 固态硬盘，2.5" 或
o 480 GB 固态硬盘，2.5"
· 预装的操作系统：
o Windows Embedded Standard 7 E/P，32 位或 64 位
o Windows 7 Ultimate 多语言版，32 位或 64 位
o Windows 10 IoT Enterprise LTSB 2016，MUI，64 位
操作控制单元的组件：
这些操作控制结构组件在以下型号中提供：
7" 触控型
· 7" TFT 彩色显示器，800 x 480 像素
· 阻性模拟触控屏
9" 触控型
· 9" TFT 彩色显示器，800 x 480 像素
· 阻性模拟触控屏
12" 触控型
· 12" TFT 彩色显示器,1 280 x 800 像素
· 阻性模拟触控屏
15" 触控型
· 15" TFT 彩色显示器，1 280 x 800 像素
· 电阻式模拟触控屏，带前置 USB 接口
19" 触控型
· 19" TFT 彩色显示器，1,366 x 768 像素
· 电阻式模拟触控屏，带前置 USB 接口
12" 多点触控
· 12" TFT 彩色显示器，1,280 x 800 像素
· 多点触控屏幕
15 多点触控
· 15 TFT 彩色显示器，1 366 x 768 像素
· 多点触控屏幕
19 多点触控
· 19" TFT 彩色显示器，1,366 x 768 像素
· 多点触控屏幕
集成诊断功能 DiagBase
· 集成、可参数化的监控功能（程序执行/看门狗监控器、机箱内部温度、大容量存储器）
|
商品编号 |
6AV7882-0...0-...0 |
|
工业计算机 SIMATIC IPC277E |
|
|
一般信息 |
|
|
产品类型标志 |
IPC277E |
|
安装方式/安装 |
|
|
安装形式 |
面板式 PC，内置设备 |
|
允许的最大安装角度 +/- |
45° |
|
电源电压 |
|
|
电源的电压类型 |
24 V DC |
|
电源和电压断路跨接 |
|
|
· ● 停电/断电跨接时间 |
20 ms |
|
处理器 |
|
|
处理器类型 |
Intel Celeron N2807 / N2930 |
|
驱动器 |
|
|
SSD |
是的; ≥ 128 GB 可选 |
|
存储器 |
|
|
存储器类型 |
DDR3L |
|
主存储器 |
2 / 4 / 8 GB |
|
主存储器的存储容量，最大值 |
8 Gbyte |
|
数据范围及其剩磁 |
|
|
保留的数据范围（包括时间、计数器、标记），最大值 |
512 kbyte; 在缓冲时间内可存储 128 KB；可选 |
|
硬件扩展 |
|
|
插槽 |
|
|
· ● 小型闪存插槽数量 |
1; CFast |
|
接口 |
|
|
USB 接口 |
1 个 USB 3.0 / 3 个 USB 2.0 (7" / 9"：2 个 USB 2.0） |
|
键盘/鼠标接口 |
USB/USB |
|
串行接口 |
1x COM (1x RS 232 / 422 / 485)，可在 BIOS 中通断 |
|
视频接口 |
|
|
· ● 图形界面 |
1x 显示屏端口 |
|
工业以太网 |
|
|
· ● 工业以太网接口 |
板载，2x 10 / 100 / 1000 Mbit，RJ45 |
|
· — 100 Mbit/s |
是的 |
|
· — 1000 Mbit/s |
是的 |
|
集成功能 |
|
|
监测功能 |
|
|
· ● 温度监控装置 |
是的 |
|
· ● 监视狗 |
是的 |
|
· ● 状态 LED |
否 |
|
· ● 风扇 |
不 |
|
· ● 通过网络实现的监控功能 |
可选 |
|
EMV |
|
|
抗静态放电干扰的能力 |
|
|
· ● 抗静态放电干扰的能力 |
±6 kV 接触放电（符合 IEC 61000-4-2）；±8 kV 空气放电（符合IEC61000-4-2） |
|
针对高频电磁场的抗干扰能力 |
|
|
· ● 抗高频辐射干扰的能力 |
10 V/m，80 至 2 GHz，80 % AM 符合 IEC 61000-4-3；3 V/m，2GHz 至2.7GHz，80 % AM 符合 IEC 61000-4-3；10 V，10 kHz 至 80 MHz，80 % AM符合IEC 61000-4-6 |
|
与导线相关的抗干扰能力 |
|
|
· ● 电源导线上的抗干扰能力 |
±2 kV 符合 IEC 61000-4-4，突发电流；±1 kV 符合IEC61000-4-5，对称浪涌电流；±2 kV 符合 IEC 61000-4-5，非对称浪涌电流 |
|
· ● 信号导线（大于 30 米）的抗干扰能力 |
±2 kV 符合 IEC 61000-4-5，浪涌电流，长度 > 30 m |
|
· ● 信号导线（小于 30 米）的抗干扰能力 |
±1 kV 符合 IEC 61000-4-4，突发电流，长度 < 3 m；±2 kV 符合IEC61000-4-4，突发电流，长度 > 3 m |
|
针对冲击电压的抗干扰能力（浪涌） |
|
|
· ● 非对称耦合 |
±2 kV 符合 IEC 61000-4-5，非对称浪涌电流 |
|
· ● 对称耦合 |
±1 kV 符合 IEC 61000-4-5，对称浪涌电流 |
|
针对磁场的抗干扰能力 |
|
|
· ● 抗磁场干扰 (50 Hz) 的能力 |
100 A/m; 符合 IEC 61000-4-8 |
|
电缆传导的干扰辐射和电缆传导的干扰 |
|
|
· ● 通过电源电缆/交流电电缆的干扰发射 |
干扰发射：EN 61000-6-4:2007+A1:2011（工业领域），CISPR 22 B 类, FCC A 类 |
|
防护等级和防护类别 |
|
|
IP（正面） |
IP65 |
|
IP（背面） |
IP20 |
|
标准、许可、证书 |
|
|
CE 标记 |
是的 |
|
UL 许可 |
是的 |
|
· ● UL 508 |
是的 |
|
cULus |
是的 |
|
RCM（C-TICK 格式） |
是的 |
|
KC 许可 |
是的 |
|
磁通电流控制 (FCC) |
是的 |
|
EMV |
CE，EN 61000-6-4:2007 +A1:2011，EN 61000-6-2:2005 |
|
船舶建造许可 |
|
|
· ● 德国劳埃德船级社 (GL) |
是的; 7"、9"、12" 单点触摸 |
|
· ● 美国船舶检验局 (ABS) |
是的; 7"、9"、12" ST；12"、15"、19" MT |
|
· ● 必维国际检验集团 (BV) |
是的; 7"、9"、12" ST；12"、15"、19" MT |
|
· ● 挪威船级社 (DNV) |
是的; 7"、9"、12" ST；12"、15"、19" MT |
|
· ● 韩国船级社 (KRS) |
是的; 7"、9"、12" ST；12"、15"、19" MT |
|
· ● 英国劳氏船级社 (LRS) |
是的; 7"、9"、12" ST；12"、15"、19" MT |
|
· ● 日本船级社 (Class NK) |
是的; 7"、9"、12" ST；12"、15"、19" MT |
|
· ● 中国船级社 (CCS) |
是的; 7"、9"、12" ST；12"、15"、19" MT |
|
环境要求 |
|
|
运行中的环境温度 |
|
|
· ● 运行中的环境温度 |
0 °C 到 50 °C |
|
运输/储存时的环境温度 |
|
|
· ● 最小值 |
-20 °C |
|
· ● 最大值 |
60 °C |
|
相对空气湿度 |
|
|
· ● 相对空气湿度 |
已按照 IEC 60068-2-78、IEC 60068-2-30 进行检测：操作：30°C 时 5%至85%（无凝露），存放/运输：25/55 °C 时 5 % 至 95 %（无凝露） |
|
振动 |
|
|
· ● 运行疲劳极限符合 IEC 60068-2-6 |
检测符合 IEC 60068-2-6：5 Hz 到 8.4 Hz：3.5 mm；8.4 Hz 到 500Hz：9.8m/s² |
|
冲击测试 |
|
|
· ● 运行中的冲击负载 |
检测符合 IEC 60068-2-27：50 m/s²，30 ms |
|
操作系统 |
|
|
预安装的操作系统 |
Windows 7 旗舰版 32 位 / 64 位，多语言；Windows Embedded Standard7E/P，32 位 / 64 位 |
|
无操作系统 |
是的 |
|
预安装的操作系统 |
|
|
· ● Windows 7 |
是的; 32 位或 64 位旗舰版 |
|
· ● Windows 10 企业版 |
是的; Windows 10 企业版 2016 LTSB，64 位，多语言 |
|
软件 |
|
|
SIMATIC 软件 |
可选择在程序包中附带 SIMATIC WinCC 或 WinAC RTX |
|
商品编号 |
6AV7882-0A..0-...0 |
6AV7882-0B..0-...0 |
6AV7882-0C..0-...0 |
6AV7882-0D..0-...0 |
6AV7882-0E..0-...0 |
|
工业计算机 SIMATIC IPC277E, 7" 触控 |
工业计算机 SIMATIC IPC277E, 9" 触控 |
工业计算机 SIMATIC IPC277E, 12" 触控 |
工业计算机 SIMATIC IPC277E, 15" 触控 |
工业计算机 SIMATIC IPC277E, 19" 触控 |
|
|
一般信息 |
|
|
|
|
|
|
产品类型标志 |
IPC277E |
IPC277E |
IPC277E |
IPC277E |
IPC277E |
|
显示 |
|
|
|
|
|
|
显示屏规格 |
7" TFT 触摸 |
9" TFT 触摸 |
12" TFT 触摸 |
15" TFT 触摸 |
19" TFT 触摸 |
|
屏幕对角线 |
7 in |
9 in |
12 in |
15 in |
19 in |
|
分辨率（像素） |
|
|
|
|
|
|
· ● 水平图像分辨率 |
800 Pixel |
800 Pixel |
1 280 Pixel |
1 280 Pixel |
1 366 Pixel |
|
· ● 垂直图像分辨率 |
480 Pixel |
480 Pixel |
800 Pixel |
800 Pixel |
768 Pixel |
|
背光灯 |
|
|
|
|
|
|
· ● MTBF 背景照明（温度为 25 °C 时） |
80 000 h |
80 000 h |
80 000 h |
80 000 h |
50 000 h |
|
操作元件 |
|
|
|
|
|
|
输入设备 |
|
|
|
|
|
|
· ● 前端鼠标 |
正面 USB 2.0 (500mA) |
正面 USB 2.0 (500mA) |
|||
|
触摸屏 |
|
|
|
|
|
|
· ● 触摸屏规格 |
是的; 模拟，阻性 |
是的; 模拟，阻性 |
是的; 模拟，阻性 |
是的; 模拟，阻性 |
是的; 模拟，阻性 |
|
安装方式/安装 |
|
|
|
|
|
|
集中式安装 |
是的 |
是的 |
是的 |
是的 |
是的 |
|
可以垂直安装（纵向格式） |
是的 |
是的 |
是的 |
是的 |
是的 |
|
功率损失 |
|
|
|
|
|
|
在满配置中 |
26 W |
29 W |
32 W |
46 W |
46 W |
|
尺寸 |
|
|
|
|
|
|
外壳正面宽度 |
214 mm |
274 mm |
330 mm |
415 mm |
483 mm |
|
外壳正面高度 |
158 mm |
190 mm |
241 mm |
310 mm |
337 mm |
|
安装截面，宽度 |
197 mm |
251 mm |
310 mm |
395 mm |
464 mm |
|
安装截面，高度 |
141 mm |
166 mm |
221 mm |
290 mm |
318 mm |
|
安装深度 |
77 mm |
77 mm |
73 mm |
73 mm |
73 mm |
|
重量 |
|
|
|
|
|
|
重量，约 |
1.5 kg |
1.95 kg |
2.75 kg |
4 kg |
5.7 kg |
|
商品编号 |
6AV7882-0H..0-...0 |
6AV7882-0F..0-...0 |
6AV7882-0G..0-...0 |
|
工业计算机 SIMATIC IPC277E, 12" 多点触控 |
工业计算机 SIMATIC IPC277E, 15" 多点触控 |
工业计算机 SIMATIC IPC277E, 19" 多点触控 |
|
|
一般信息 |
|
|
|
|
产品类型标志 |
IPC277E |
IPC277E |
IPC277E |
|
显示 |
|
|
|
|
显示屏规格 |
12" 多点触控 |
15" TFT 多点触摸式 |
19" TFT 多点触摸式 |
|
屏幕对角线 |
12 in |
15 in |
19 in |
|
分辨率（像素） |
|
|
|
|
· ● 水平图像分辨率 |
1 280 Pixel |
1 366 Pixel |
1 366 Pixel |
|
· ● 垂直图像分辨率 |
800 Pixel |
768 Pixel |
768 Pixel |
|
背光灯 |
|
|
|
|
· ● MTBF 背景照明（温度为 25 °C 时） |
50 000 h |
70 000 h |
50 000 h |
|
触摸屏 |
|
|
|
|
· ● 多点触摸屏规格 |
是的; 投射电容 |
是的; 投射电容 |
是的; 投射电容 |
|
安装方式/安装 |
|
|
|
|
集中式安装 |
是的 |
是的 |
是的 |
|
可以垂直安装（纵向格式） |
是的 |
是的 |
是的 |
|
功率损失 |
|
|
|
|
在满配置中 |
36 W |
46 W |
46 W |
|
尺寸 |
|
|
|
|
外壳正面宽度 |
315 mm |
398 mm |
464 mm |
|
外壳正面高度 |
227 mm |
257 mm |
294 mm |
|
安装截面，宽度 |
299 mm |
382 mm |
448 mm |
|
安装截面，高度 |
211 mm |
241 mm |
278 mm |
|
安装深度 |
76 mm |
76 mm |
76 mm |
|
重量 |
|
|
|
|
重量，约 |
2.65 kg |
5.5 kg |
6.5 kg |
