概述
西门子工控机 SIMATIC IPC377E
SIMATIC IPC377E 箱式 PC 基于 Intel Celeron 处理器技术，是一种新型 IPC 平台，专门用于在工业以及面向工业的环境中实现基于 PC 的成本优化应用。
SIMATIC IPC377E 面板式 PC 的特点是具有 12"、15" 和 19" 工业触摸型显示屏以及各种接口。该面板式 PC 采用无风扇的工业设计，供货迅速。
采用最新 PC 技术，面向将来
· Intel Celeron Quad Core 处理器（N3160，1.6 GHz）
· 4 GB 工作存储器 – 可扩展到最大 8 GB
· 1 x mPCIe 和 1 x mSATA，用于灵活扩展
· 可连接 2 个附加显示器
通过具有现代设计的工业显示屏提供具有吸引力的可视化
· 模拟电阻式宽屏幕显示屏，尺寸为 12"、15" 和 19"
· 安装灵活 – 水平或垂直，内置或 VESA
· 外部为金属以防止受损

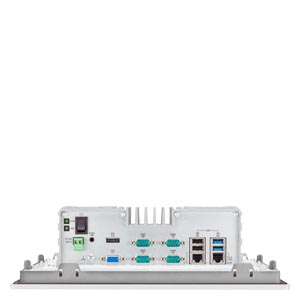

易于使用各种接口进行连接
· 4 x COM (RS 232/RS 485/RS 422)
· 4 x USB – 其中 2 x USB 3.0
· 2 x 千兆局域网接口（具有组合功能）
· 1 x DisplayPort 和 1 x VGA
因“为工业量身定制”以及 SIMATIC 质量而具备经过证明的可靠性
· 无风扇，封闭式工业设计（前部为 IP65，外壳为 IP40）
· 通过试运转测试实现快速、顺利的调试
· 拥有在全球范围使用的证书
经济的解决方案，供货迅速
· 用于在工业环境中实现成本优化的 PC 和 HMI 应用的理想平台
· 包含 SIMATIC HMI 软件的具有吸引力的产品包
· 可直接现货提供
IPC377E 功能多样，例如，可在工厂自动化、仓储和物流以及状态工作站中使用。
应用领域包括：
· 人机界面应用
· 数据收集（例如，生产和能源数据）
· 生产联网和通信
· 方便的镜像处理
· 简单控制任务
操作控制单元
· 触摸屏：模拟电阻式
· 前部为 IP65 防护等级
12" 触控型
· 分辨率：1 280 x 800
15" 触控型
· 分辨率：1 366 x 768
19" 触控型
· 分辨率：1 366 x 768
基本设计
· 全金属外壳，IP40 防护等级
· 集成式 24 VDC 电源
· 处理器：
Intel Celeron N3160，1.6 GHz – 脉冲频率 2.24 GHz，四核
· 主存储器：
4 GB DDR3L，可扩展到 8 GB
· 驱动器：500 GB 硬盘
· 接口：
o 2 个千兆以太网接口 (RJ45)
o 2 x USB 3.0，2 x USB 2.0
o 4 x COM，其中 2 个为 BIOS，可在 RS 232 / RS 485 / RS 422 之间选择
o 音频输入/输出
· 视频接口：
o 1 x DisplayPort 和 1 x VGA
o 扩展选件
o 1 x mPCIe（半尺寸）
o 1 x mSATA（全尺寸）
版本 – 直接从库存供货
各有 3 个显示尺寸，12"、15" 或 19"：
· Windows 7 Ultimate，多语言版，64 位 – 预装且已激活
· 无操作系统
|
商品编号 |
6AV7230-0CA20-0BA0 |
6AV7230-0CA20-1BA0 |
6AV7230-0CA20-0CA0 |
6AV7230-0CA20-1CA0 |
6AV7230-0CA20-2CA0 |
|
工业计算机 SIMATIC IPC377E, 12" 触控 |
工业计算机 SIMATIC IPC377E, 12" 触控 |
工业计算机 SIMATIC IPC377E, 12" 触控 |
工业计算机 SIMATIC IPC377E, 12" 触控 |
工业计算机 SIMATIC IPC377E, 12" 触控 |
|
|
安装方式/安装 |
|
|
|
|
|
|
安装 |
面板安装和 VESA，水平和垂直 |
面板安装和 VESA，水平和垂直 |
面板安装和 VESA，水平和垂直 |
面板安装和 VESA，水平和垂直 |
面板安装和 VESA，水平和垂直 |
|
安装形式 |
面板式 PC，内置设备 |
面板式 PC，内置设备 |
面板式 PC，内置设备 |
面板式 PC，内置设备 |
面板式 PC，内置设备 |
|
电源电压 |
|
|
|
|
|
|
电源的电压类型 |
24 V DC |
24 V DC |
24 V DC |
24 V DC |
24 V DC |
|
电源和电压断路跨接 |
|
|
|
|
|
|
· ● 停电/断电跨接时间 |
10 ms |
10 ms |
10 ms |
10 ms |
10 ms |
|
处理器 |
|
|
|
|
|
|
处理器类型 |
Intel Celeron N3160 |
Intel Celeron N3160 |
Intel Celeron N3160 |
Intel Celeron N3160 |
Intel Celeron N3160 |
|
驱动器 |
|
|
|
|
|
|
驱动器/存储介质的规格，硬盘 |
500 GB HDD |
500 GB HDD |
|||
|
SSD |
是的; 256 GB SSD |
是的; 256 GB SSD |
是的; 256 GB SSD |
||
|
存储器 |
|
|
|
|
|
|
存储器类型 |
DDR3L |
DDR3L |
DDR3L |
DDR3L |
DDR3L |
|
主存储器 |
4 GB（预装） |
4 GB（预装） |
4 GB（预装） |
4 GB（预装） |
4 GB（预装） |
|
主存储器的存储容量，最大值 |
8 Gbyte |
8 Gbyte |
8 Gbyte |
8 Gbyte |
8 Gbyte |
|
硬件扩展 |
|
|
|
|
|
|
插槽 |
|
|
|
|
|
|
· ● 可用插槽 |
1 个 mPCIe（半尺寸），1 个 mSATA（全尺寸） |
1 个 mPCIe（半尺寸），1 个 mSATA（全尺寸） |
1 个 mPCIe（半尺寸），1 个 mSATA（全尺寸） |
1 个 mPCIe（半尺寸），1 个 mSATA（全尺寸） |
1 个 mPCIe（半尺寸），1 个 mSATA（全尺寸） |
|
接口 |
|
|
|
|
|
|
工业以太网接口数量 |
2; 2 个 RJ45（独立） |
2; 2 个 RJ45（独立） |
2; 2 个 RJ45（独立） |
2; 2 个 RJ45（独立） |
2; 2 个 RJ45（独立） |
|
USB 接口 |
2 个 USB 2.0、2 个 USB 3.0（高电流） |
2 个 USB 2.0、2 个 USB 3.0（高电流） |
2 个 USB 2.0、2 个 USB 3.0（高电流） |
2 个 USB 2.0、2 个 USB 3.0（高电流） |
2 个 USB 2.0、2 个 USB 3.0（高电流） |
|
视频接口 |
|
|
|
|
|
|
· ● 图形界面 |
1 个 DisplayPort，1 个 VGA |
1 个 DisplayPort，1 个 VGA |
1 个 DisplayPort，1 个 VGA |
1 个 DisplayPort，1 个 VGA |
1 个 DisplayPort，1 个 VGA |
|
工业以太网 |
|
|
|
|
|
|
· ● 工业以太网接口 |
2x Ethernet (RJ45) |
2x Ethernet (RJ45) |
2x Ethernet (RJ45) |
2x Ethernet (RJ45) |
2x Ethernet (RJ45) |
|
· — 100 Mbit/s |
是的 |
是的 |
是的 |
是的 |
是的 |
|
· — 1000 Mbit/s |
是的 |
是的 |
是的 |
是的 |
是的 |
|
协议 |
|
|
|
|
|
|
协议（以太网） |
|
|
|
|
|
|
· ● TCP/IP |
是的 |
是的 |
是的 |
是的 |
是的 |
|
集成功能 |
|
|
|
|
|
|
监测功能 |
|
|
|
|
|
|
· ● 温度监控装置 |
是的 |
是的 |
是的 |
是的 |
是的 |
|
· ● 监视狗 |
是的 |
是的 |
是的 |
是的 |
是的 |
|
· ● 状态 LED |
POWER，HDD |
POWER，HDD |
POWER，HDD |
POWER，HDD |
POWER，HDD |
|
· ● 风扇 |
不 |
不 |
不 |
不 |
不 |
|
EMV |
|
|
|
|
|
|
抗静态放电干扰的能力 |
|
|
|
|
|
|
· ● 抗静态放电干扰的能力 |
±6 kV 接触；±8 kV 空气（符合 IEC 1000-4-2；ESD） |
±6 kV 接触；±8 kV 空气（符合 IEC 1000-4-2；ESD） |
±6 kV 接触；±8 kV 空气（符合 IEC 1000-4-2；ESD） |
±6 kV 接触；±8 kV 空气（符合 IEC 1000-4-2；ESD） |
±6 kV 接触；±8 kV 空气（符合 IEC 1000-4-2；ESD） |
|
针对高频电磁场的抗干扰能力 |
|
|
|
|
|
|
· ● 抗高频辐射干扰的能力 |
10 V/m，适用于 80 到 1 000 MHz，80 % AM（符合 IEC61000-4-3）；3V/m，适用于 1.4 到 6 GHz，80 % AM（符合 IEC 61000-4-3） |
10 V/m，适用于 80 到 1 000 MHz，80 % AM（符合 IEC61000-4-3）；3V/m，适用于 1.4 到 6 GHz，80 % AM（符合 IEC 61000-4-3） |
10 V/m，适用于 80 到 1 000 MHz，80 % AM（符合 IEC61000-4-3）；3V/m，适用于 1.4 到 6 GHz，80 % AM（符合 IEC 61000-4-3） |
10 V/m，适用于 80 到 1 000 MHz，80 % AM（符合 IEC61000-4-3）；3V/m，适用于 1.4 到 6 GHz，80 % AM（符合 IEC 61000-4-3） |
10 V/m，适用于 80 到 1 000 MHz，80 % AM（符合 IEC61000-4-3）；3V/m，适用于 1.4 到 6 GHz，80 % AM（符合 IEC 61000-4-3） |
|
与导线相关的抗干扰能力 |
|
|
|
|
|
|
· ● 电源导线上的抗干扰能力 |
±2 kV（符合 IEC 61000-4-4，脉冲）；±1 kV（符合 IEC 61000-4-5，浪涌脉冲/导线对导线）；±2 kV（符合 IEC 61000-4-5，浪涌脉冲 / 导线对地) |
±2 kV（符合 IEC 61000-4-4，脉冲）；±1 kV（符合 IEC 61000-4-5，浪涌脉冲/导线对导线）；±2 kV（符合 IEC 61000-4-5，浪涌脉冲 / 导线对地) |
±2 kV（符合 IEC 61000-4-4，脉冲）；±1 kV（符合 IEC 61000-4-5，浪涌脉冲/导线对导线）；±2 kV（符合 IEC 61000-4-5，浪涌脉冲 / 导线对地) |
±2 kV（符合 IEC 61000-4-4，脉冲）；±1 kV（符合 IEC 61000-4-5，浪涌脉冲/导线对导线）；±2 kV（符合 IEC 61000-4-5，浪涌脉冲 / 导线对地) |
±2 kV（符合 IEC 61000-4-4，脉冲）；±1 kV（符合 IEC 61000-4-5，浪涌脉冲/导线对导线）；±2 kV（符合 IEC 61000-4-5，浪涌脉冲 / 导线对地) |
|
· ● 信号导线（大于 30 米）的抗干扰能力 |
±2 kV 符合 IEC 61000-4-4，突发电流；±2 kV 符合 IEC 61000-4-5，浪涌电流 |
±2 kV 符合 IEC 61000-4-4，突发电流；±2 kV 符合 IEC 61000-4-5，浪涌电流 |
±2 kV 符合 IEC 61000-4-4，突发电流；±2 kV 符合 IEC 61000-4-5，浪涌电流 |
±2 kV 符合 IEC 61000-4-4，突发电流；±2 kV 符合 IEC 61000-4-5，浪涌电流 |
±2 kV 符合 IEC 61000-4-4，突发电流；±2 kV 符合 IEC 61000-4-5，浪涌电流 |
|
· ● 信号导线（小于 30 米）的抗干扰能力 |
±1 kV 符合 IEC 61000-4-4，突发电流 |
±1 kV 符合 IEC 61000-4-4，突发电流 |
±1 kV 符合 IEC 61000-4-4，突发电流 |
±1 kV 符合 IEC 61000-4-4，突发电流 |
±1 kV 符合 IEC 61000-4-4，突发电流 |
|
针对冲击电压的抗干扰能力（浪涌） |
|
|
|
|
|
|
· ● 非对称耦合 |
±2 kV 符合 IEC 61000-4-5，非对称浪涌电流 |
±2 kV 符合 IEC 61000-4-5，非对称浪涌电流 |
±2 kV 符合 IEC 61000-4-5，非对称浪涌电流 |
±2 kV 符合 IEC 61000-4-5，非对称浪涌电流 |
±2 kV 符合 IEC 61000-4-5，非对称浪涌电流 |
|
· ● 对称耦合 |
±1 kV 符合 IEC 61000-4-5，对称浪涌电流 |
±1 kV 符合 IEC 61000-4-5，对称浪涌电流 |
±1 kV 符合 IEC 61000-4-5，对称浪涌电流 |
±1 kV 符合 IEC 61000-4-5，对称浪涌电流 |
±1 kV 符合 IEC 61000-4-5，对称浪涌电流 |
|
针对磁场的抗干扰能力 |
|
|
|
|
|
|
· ● 抗磁场干扰 (50 Hz) 的能力 |
100 A/m; 符合 IEC 61000-4-8 |
100 A/m; 符合 IEC 61000-4-8 |
100 A/m; 符合 IEC 61000-4-8 |
100 A/m; 符合 IEC 61000-4-8 |
100 A/m; 符合 IEC 61000-4-8 |
|
防护等级和防护类别 |
|
|
|
|
|
|
IP（正面） |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
|
IP（背面） |
IP40 |
IP40 |
IP40 |
IP40 |
IP40 |
|
标准、许可、证书 |
|
|
|
|
|
|
CE 标记 |
是的 |
是的 |
是的 |
是的 |
是的 |
|
UL 许可 |
是的 |
是的 |
是的 |
||
|
cULus |
不 |
不 |
是的 |
是的 |
是的 |
|
RCM（C-TICK 格式） |
是的 |
是的 |
是的 |
是的 |
是的 |
|
EAC（Gost-R 格式） |
是的 |
是的 |
是的 |
是的 |
是的 |
|
磁通电流控制 (FCC) |
是的 |
是的 |
是的 |
是的 |
是的 |
|
防尘罩 |
异物保护 > 1 mm |
异物保护 > 1 mm |
异物保护 > 1 mm |
异物保护 > 1 mm |
异物保护 > 1 mm |
|
环境要求 |
|
|
|
|
|
|
运行中的环境温度 |
|
|
|
|
|
|
· ● 运行中的环境温度 |
0 至 +40 °C |
0 至 +40 °C |
0 至 +45°C |
0 至 +45°C |
0 至 +45°C |
|
运输/储存时的环境温度 |
|
|
|
|
|
|
· ● 最小值 |
-20 °C |
-20 °C |
-20 °C |
-20 °C |
-20 °C |
|
· ● 最大值 |
60 °C |
60 °C |
60 °C |
60 °C |
60 °C |
|
相对空气湿度 |
|
|
|
|
|
|
· ● 相对空气湿度 |
已按照 IEC 60068-2-78、IEC 60068-2-30 进行检测：操作：30°C 时 5%至85%（无凝露），存放/运输：25/55 °C 时 5 % 至 95 %（无凝露） |
已按照 IEC 60068-2-78、IEC 60068-2-30 进行检测：操作：30°C 时 5%至85%（无凝露），存放/运输：25/55 °C 时 5 % 至 95 %（无凝露） |
|||
|
振动 |
|
|
|
|
|
|
· ● 运行疲劳极限符合 IEC 60068-2-6 |
58 Hz 至 200 Hz：4.9 m/s²；按照 DIN IEC 60068-2-6 进行了测试 |
58 Hz 至 200 Hz：4.9 m/s²；按照 DIN IEC 60068-2-6 进行了测试 |
|||
|
冲击测试 |
|
|
|
|
|
|
· ● 运行中的冲击负载 |
带 HDD：9.81 m/s²，20 ms；经测试符合 IEC 60068-2-27 |
带 HDD：9.81 m/s²，20 ms；经测试符合 IEC 60068-2-27 |
|||
|
操作系统 |
|
|
|
|
|
|
预安装的操作系统 |
Windows 7 Ultimate（多语言版）64 位 |
Windows 10 企业版 2016 LTSB，64 位，多语言 |
|||
|
无操作系统 |
是的 |
是的 |
是的 |
||
|
预安装的操作系统 |
|
|
|
|
|
|
· ● Windows 7 |
是的; 旗舰版 64 位，SP1 |
||||
|
· ● Windows 10 企业版 |
是的; Windows 10 IoT 企业版 2016 LTSB，64 位，多语言 |
||||
|
尺寸 |
|
|
|
|
|
|
宽度 |
320 mm |
320 mm |
320 mm |
320 mm |
320 mm |
|
高度 |
225.6 mm |
225.6 mm |
225.6 mm |
225.6 mm |
225.6 mm |
|
深度 |
95.2 mm |
95.2 mm |
95.2 mm |
95.2 mm |
95.2 mm |
