概述

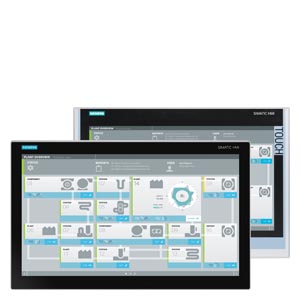

西门子工控机 SIMATIC IPC477E:功能强大的嵌入面板式 IPC – 免维护，配置多样
· 嵌入式 PC 平台具有高度工业兼容性，用于基于 PC 的自动化领域中比较苛刻的任务
· 无须维护（不带旋转部件，如风扇和硬盘）
· 坚固的结构：该 PC 能够耐受严苛的机械负荷，运行极为可靠。
· 结构紧凑
· 内置无电池非易失性存储器
· 高投资安全系数
· 快速集成
· 内置型
o 15" TFT 触控型
o 19" TFT 触控型
o 22" TFT 触控型
o 15" TFT 多功能触控型
o 19" TFT 多功能触控型
o 22" TFT 多功能触控型
· 出色的工业兼容性，是由于坚固型结构，即使在严重的震动和冲击下
· 可保证备件供应，投资安全性高（设备在市场上停止供应后 5 年内提供备件）
· 卓越的元件连续性，长期的机器概念，无需任何新的工程成本
· 采用便于维修的设备结构，节省了时间和成本：
o 通过前面和后面的 USB 接口，可快速、方便地连接其他硬件组件
· 由于采用集成式 PROFINET 接口，具有很高的工业功能
· 不带旋转部件（风扇和硬盘），无须维护
· 可通过 PCIe 等进行扩展（可选），灵活性高；两个 RS232/RS485
· 系统可用性高，将停产时间缩到最短
o 高效的自诊断功能（DiagBase 和 SIMATIC IPC DiagMonitor）
o 嵌入式平台运行，高度的可靠性和安全性
· 全集成自动化 (TIA) 的组成部分：
o 提高产量，最大限度降低工程组态成本，降低生命周期成本
SIMATIC IPC477D 可直接在机器上使用，可满足坚固性、高可靠性（嵌入式平台的可靠性）和 PC 开放性（例如，模块扩展和连接打印机和键盘等 I/O 设备）等方面的需要。
因其安装深度较小，适合用在有限的空间内。
PC 可用于工厂自动化和过程自动化，安装在控制柜和控制台、19" 机柜/机架上。
SIMATIC IPC477D 是基于 PC 自动化系统的理想平台：
· 基于 PC 的可视化，在现场的机器上通过 SIMATIC WinCC Advanced 或 WinCC Professional
· 使用 SIMATIC WinAC RTX 进行基于 PC 的控制
· SIMATIC WinCC Client（标准或多客户端），用于分布式操作和监视
· SIMATIC WinCC 作为单用户站解决方案，用于集中式控制和监视（也可与 WinCC WebNavigator Server 组合使用）
西门子提供完整的模块化系统，可以最佳地选配各种自动化组件。

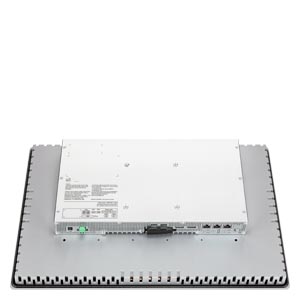

SIMATIC IPC477D 是一种紧凑型装置，它包含一个带集成计算机单元的操作控制单元。
基本设计
· 坚固金属安装外壳，耐振动和冲击，高电磁兼容性
· 内置用于额外显示器/平板显示器的图形卡，2 x DisplayPorts
· 接口：
o 3 x 10/100/1000 Mbps 以太网接口 (RJ45)
o 4 个高速 USB V3.0 接口
· 浮地电源：24 V DC (19.2 - 28.8 V)
计算机单元设计型号
· 处理器：
o Intel® Celeron® 处理器 G3902E（2 MB 高速缓存，1.60 GHz）
o Intel® Core™ i3-6102E 处理器（3 MB 高速缓存，1.90 GHz）
o Intel® Core™ i5-6442EQ 处理器（6 MB 高速缓存，最高 2.70 GHz）
o Intel® Xeon® 处理器 E3-1505L v5（8 MB 高速缓存，2.00 GHz）
· 主存储器容量 4 GB（4/8/16 GB 可选），DDR4 SDRAM
· 现场总线
o 内置 PROFINET，3 x RJ45
· 硬件扩展：
o 两个板载 RS232/RS485 接口
· 驱动器：
o 240 GB 或 480 GB 固态硬盘，硬盘的坚固替代产品
o 闪盘（可更换，可接触）：2 GB，4 GB，8 GB，16 GB 或 30 GB
o 闪盘（内置，不可接触）：8 GB，16 GB 或 30 GB
o 串行 ATA 硬盘，2.5"
· 预装操作系统：
o Windows 7 Ultimate MUI
o Windows Embedded Standard 7
o Windows 10 Enterprise LTSB 2016，64 位
操作控制结构部件：
这些操作控制结构部件在以下型号中提供：
15" 触控型
· 15" TFT 彩色显示屏，1280 x 800 像素
· 阻性模拟触控屏
· USB V3.0 端口（前面）
19" 触控型
· 19" TFT 彩色显示屏，1366 x 768 像素
· 阻性模拟触控屏
· USB V3.0 端口（前面）
22" 触控型
· 22" TFT 彩色显示屏，1920 x 1080 像素
· 阻性模拟触控屏
· USB V3.0 端口（前面）
15" 多点触控
· 15" TFT 彩色显示屏，1,366 x 768 像素
· 触控屏（电容式）玻璃光纤
19" 多点触控
· 19" TFT 彩色显示屏，1,366 x 768 像素
· 触控屏（电容式）玻璃光纤
22" 多点触控
· 22" TFT 彩色显示屏，1,920 x 1,080 像素
· 触控屏（电容式）玻璃光纤
24" 多点触控
· 24" TFT 彩色显示屏，1 920 x 1 080 像素
· 触控屏（电容式）玻璃光纤
扩展组件
· 可使用 1 个 PCIe-x4 扩展卡。最大允许功耗：功耗8 W
· 为了连接额外 I/O 设备，提供了 4 个高速 USB 3.0 接口和最多两个串行接口。
SIMATIC IPC DiagMonitor
· PC 诊断/报警软件，可以及早检测并诊断 PC 出现的问题。
· 综合监视温度、监视器
· 用于预防性维护的运行小时数计数器
· 集成的日志功能、全面的文本消息、在线帮助（德语/英语）
· 通过 SNMP 和 OPC 接口进行网络监控
SIMATIC IPC Image & Partition Creator
· 软件工具，用于预防性海量存储器数据备份（CF 卡，硬盘）
· 以位精度来高速恢复系统和数据分区；还将备份用户软件和特殊安装内容。
· 用于调整大容量存储器分区的软件工具
SIMATIC IPC USB 盘
· 用于 SIMATIC PC/编程器的移动式存储器介质
· 快速数据传输 (USB 3.0) 和高存储容量
· 超紧凑，极为坚固
SIMATIC IPC Service USB 闪盘
· 移动存储介质，用于备份/恢复海量存储器
· 预装 Image & Partition Creator 和 BIOS Manager
· 超紧凑，极为坚固
注：
详尽信息，请参阅“扩展组件”。
诊断
· DiagBase：集成可参数化监控功能（程序执行/监视器，内部外壳温度，用于 CF 卡的 DIAG 位（类似于硬盘的 S.M.A.R.T））
· 通过以太网，电子邮件，文本报文，用于通过 OPC 直接传输至 SIMATIC 软件（也可通过 SIMATIC IPC DiagMonitor）。
集成接口：
· 以太网
集成 PROFINET 接口 (10/100/1000 Mbit/s) 可以用于 IT 通讯和与 PLC（如 SIMATIC S7，带揝OFTNET S7斎砑┑氖萁换弧
· 其它接口
提供了 4 个 USB（通用串行总线）接口和一个串行接口，可用于连接额外 I/O 设备。
|
商品编号 |
6AV7241-.....-.... |
|
工业计算机 SIMATIC IPC 477E |
|
|
安装方式/安装 |
|
|
安装形式 |
面板式 PC，内置设备 |
|
电源电压 |
|
|
电源的电压类型 |
100/240 V AC（自动范围）50/60 Hz；可选择 24 V DC |
|
电源频率 |
|
|
· ● 额定值 50 Hz |
是的 |
|
· ● 额定值 60 Hz |
是的 |
|
电源和电压断路跨接 |
|
|
· ● 停电/断电跨接时间 |
20 ms |
|
处理器 |
|
|
处理器类型 |
赛扬 G3902（2C/2T，1.6 GHz，2 MB 缓存）；酷睿 i3-6102E（2C/4T，1.9GHz，3MB 缓存）；酷睿 i5-6442EQ（4C/4T，1.9 (2.7) GHz，6 MB缓存，iAMT）；至强E3-1505L v5（4C/8T，2.0 (2.8) GHz，8 MB 缓存，iAMT） |
|
图形 |
|
|
图形控制器 |
Intel 核芯显卡处理器 |
|
驱动器 |
|
|
光学驱动器 |
可通过 USB 作为外接驱动器 |
|
驱动器/存储介质的规格，硬盘 |
2.5" SATA 硬盘，至少 320 GB |
|
SSD |
是的; 1x 128 GB，1x 240 GB SSD，1x 480 GB SSD |
|
存储器 |
|
|
存储器类型 |
DDR4 SO-DIMM |
|
主存储器 |
4 GB 至 16 GB，ECC 可选 |
|
主存储器的存储容量，最大值 |
16 Gbyte |
|
数据范围及其剩磁 |
|
|
保留的数据范围（包括时间、计数器、标记），最大值 |
512 kbyte; 在缓冲时间内可存储 128 KB；可选 |
|
硬件扩展 |
|
|
插槽 |
|
|
· ● 可用插槽 |
1 x PCle（插槽附带插入卡固定器），1 个插槽用于压缩型闪存卡 |
|
· ● PCIe 插槽数量 |
1; 可选 |
|
· ● 小型闪存插槽数量 |
1; CFast |
|
接口 |
|
|
工业以太网接口数量 |
3; 3x 以太网 (RJ45) |
|
USB 接口 |
4x USB 3.0 |
|
键盘/鼠标接口 |
USB/USB |
|
串行接口 |
不带 / 2x COM (RS 232 / 422 / 485),可在 BIOS 中通断 |
|
视频接口 |
|
|
· ● 图形界面 |
2x 显示屏端口 |
|
工业以太网 |
|
|
· ● 工业以太网接口 |
3x 以太网 (RJ45) |
|
· — 100 Mbit/s |
是的 |
|
· — 1000 Mbit/s |
是的 |
|
报警/诊断/状态信息 |
|
|
线路诊断 |
是的 |
|
集成功能 |
|
|
监测功能 |
|
|
· ● 温度监控装置 |
是的 |
|
· ● 监视狗 |
是的 |
|
· ● 风扇 |
不 |
|
· ● 通过网络实现的监控功能 |
可选 |
|
EMV |
|
|
抗静态放电干扰的能力 |
|
|
· ● 抗静态放电干扰的能力 |
±6 kV 接触放电（符合 IEC 61000-4-2）；±8 kV 空气放电（符合IEC61000-4-2） |
|
针对高频电磁场的抗干扰能力 |
|
|
· ● 抗高频辐射干扰的能力 |
10 V/m，80 ... 2000 MHz，80 % AM 符合 IEC 61000-4-3；3 V/m，2 ...2.7GHz；10 V，10 kHz ... 80 MHz 符合 IEC 61000-4-6 |
|
与导线相关的抗干扰能力 |
|
|
· ● 电源导线上的抗干扰能力 |
±2 kV 符合 IEC 61000-4-4，突发电流；±1 kV 符合IEC61000-4-5，对称浪涌电流；±2 kV 符合 IEC 61000-4-5，非对称浪涌电流 |
|
· ● 信号导线（大于 30 米）的抗干扰能力 |
±2 kV 符合 IEC 61000-4-5，浪涌电流，长度 > 30 m |
|
· ● 信号导线（小于 30 米）的抗干扰能力 |
±1 kV 符合 IEC 61000-4-4，突发电流，长度 < 3 m；±2 kV 符合IEC61000-4-4，突发电流，长度 > 3 m |
|
针对冲击电压的抗干扰能力（浪涌） |
|
|
· ● 非对称耦合 |
±2 kV 符合 IEC 61000-4-5，非对称浪涌电流 |
|
· ● 对称耦合 |
±1 kV 符合 IEC 61000-4-5，对称浪涌电流 |
|
针对磁场的抗干扰能力 |
|
|
· ● 抗磁场干扰 (50 Hz) 的能力 |
100 A/m; 符合 IEC 61000-4-8 |
|
电缆传导的干扰辐射和电缆传导的干扰 |
|
|
· ● 通过电源电缆/交流电电缆的干扰发射 |
EN 61000-6-3，EN 61000-6-4，CISPR 22 等级 B，FCC 等级 A |
|
防护等级和防护类别 |
|
|
IP（正面） |
IP65 |
|
IP（背面） |
IP20 |
|
标准、许可、证书 |
|
|
CE 标记 |
是的; CE 标识 / 欧盟一致性声明 |
|
CSA 许可 |
是的 |
|
UL 许可 |
是的 |
|
· ● UL 508 |
是的 |
|
cULus |
是的 |
|
RCM（C-TICK 格式） |
是的 |
|
KC 许可 |
是的 |
|
磁通电流控制 (FCC) |
是的 |
|
EMV |
CE, EN 61000-6-4; CISPR 22:2004 Class A; FCC Class A |
|
在防爆区域使用 |
|
|
· ● ATEX 区域 2 |
是的; 可选，仅带多点触控 |
|
· ● IECEx 2 区 |
是的; 可选，仅带多点触控 |
|
· ● cULus I 类 2 区，2 级 |
是的; 可选，仅带多点触控 |
|
船舶建造许可 |
|
|
· ● 德国劳埃德船级社 (GL) |
是的 |
|
· ● 美国船舶检验局 (ABS) |
是的 |
|
· ● 必维国际检验集团 (BV) |
是的 |
|
· ● 挪威船级社 (DNV) |
是的 |
|
· ● 韩国船级社 (KRS) |
是的 |
|
· ● 英国劳氏船级社 (LRS) |
是的 |
|
· ● 日本船级社 (Class NK) |
是的 |
|
环境要求 |
|
|
运行中的环境温度 |
|
|
· ● 运行中的环境温度 |
0 至 +45°C |
|
运输/储存时的环境温度 |
|
|
· ● 最小值 |
-20 °C |
|
· ● 最大值 |
60 °C |
|
振动 |
|
|
· ● 运行疲劳极限符合 IEC 60068-2-6 |
IEC 60068-2-6；5 Hz 至 9 Hz：3.5 mm；9 Hz 至 500 Hz：9.8 m/s²（带 SSD或CFast）；10 Hz 至 58 Hz：0.0375 mm；58 Hz 至 200 Hz：4.9 m/s²（硬盘） |
|
冲击测试 |
|
|
· ● 运行中的冲击负载 |
IEC 60068-2-27；150 m/s²，11 ms（无硬盘）；50 m/s²，30 ms（带硬盘） |
|
操作系统 |
|
|
预安装的操作系统 |
Windows 7 旗舰版（多语言）64 位，Windows Embedded Standard 7 E/P 32 位/64 位，Windows 10 |
|
无操作系统 |
是的; 可选 |
|
预安装的操作系统 |
|
|
· ● Windows 7 |
是的; 旗舰版 64 位 |
|
· ● Windows 10 企业版 |
是的; Windows 10 企业版 2016 LTSB，64 位，多语言 |
|
商品编号 |
6AV7241-.B...-.... |
6AV7241-.D...-.... |
6AV7241-.E...-.... |
6AV7241-.J...-.... |
6AV7241-.K...-.... |
6AV7241-.L...-.... |
6AV7241-.R...-.... |
|
工业计算机 SIMATIC IPC 477E, 15" 触控 |
工业计算机 SIMATIC IPC 477E, 19" 触控 |
工业计算机 SIMATIC IPC 477E, 22" 触控 |
工业计算机 SIMATIC IPC 477E, 15" 多点触控 |
工业计算机 SIMATIC IPC 477E, 19" 多点触控 |
工业计算机 SIMATIC IPC 477E, 22" 多点触控 |
工业计算机 SIMATIC IPC 477E, 24" 多点触控 |
|
|
一般信息 |
|
|
|
|
|
|
|
|
产品类型标志 |
IPC477E |
IPC477E |
IPC477E |
IPC477E |
IPC477E |
IPC477E |
IPC477E |
|
显示 |
|
|
|
|
|
|
|
|
显示屏规格 |
15" TFT 触摸 |
19" TFT 触摸 |
22" TFT 触摸屏 |
15" TFT 多点触摸式 |
19" TFT 多点触摸式 |
22" TFT 多点触摸式 |
24" TFT 多点触控 |
|
屏幕对角线 |
15.6 in |
18.5 in |
21.5 in |
15.6 in |
18.5 in |
21.5 in |
23.8 in |
|
分辨率（像素） |
|
|
|
|
|
|
|
|
· ● 水平图像分辨率 |
1 280 Pixel |
1 366 Pixel |
1 920 Pixel |
1 366 Pixel |
1 366 Pixel |
1 920 Pixel |
1 920 Pixel |
|
· ● 垂直图像分辨率 |
800 Pixel |
768 Pixel |
1 080 Pixel |
768 Pixel |
768 Pixel |
1 080 Pixel |
1 080 Pixel |
|
背光灯 |
|
|
|
|
|
|
|
|
· ● MTBF 背景照明（温度为 25 °C 时） |
50 000 h |
50 000 h |
30 000 h |
50 000 h |
50 000 h |
30 000 h |
30 000 h |
|
操作元件 |
|
|
|
|
|
|
|
|
输入设备 |
|
|
|
|
|
|
|
|
· ● 前端鼠标 |
否 |
否 |
否 |
否 |
否 |
否 |
否 |
|
键盘字体 |
|
|
|
|
|
|
|
|
· ● 功能按键 |
不 |
不 |
不 |
不 |
不 |
不 |
不 |
|
· ● 字母数字键盘 |
不 |
不 |
不 |
不 |
不 |
不 |
不 |
|
触摸屏 |
|
|
|
|
|
|
|
|
· ● 触摸屏规格 |
是的; 模拟，阻性 |
是的; 模拟，阻性 |
是的; 模拟，阻性 |
||||
|
· ● 多点触摸屏规格 |
是的; 投射电容 |
是的; 投射电容 |
是的; 投射电容 |
是的; 投射电容 |
|||
|
安装方式/安装 |
|
|
|
|
|
|
|
|
安装形式 |
面板式 PC，内置设备 |
面板式 PC，内置设备 |
面板式 PC，内置设备 |
面板式 PC，内置设备 |
面板式 PC，内置设备 |
面板式 PC，内置设备 |
面板式 PC，内置设备 |
|
集中式安装 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
|
分布式安装 |
不 |
不 |
不 |
不 |
不 |
不 |
不 |
|
可以垂直安装（纵向格式） |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
|
电源电压 |
|
|
|
|
|
|
|
|
电源的电压类型 |
100/240 V AC（自动范围）50/60 Hz；可选择 24 V DC |
100/240 V AC（自动范围）50/60 Hz；可选择 24 V DC |
100/240 V AC（自动范围）50/60 Hz；可选择 24 V DC |
100/240 V AC（自动范围）50/60 Hz；可选择 24 V DC |
100/240 V AC（自动范围）50/60 Hz；可选择 24 V DC |
100/240 V AC（自动范围）50/60 Hz；可选择 24 V DC |
100/240 V AC（自动范围）50/60 Hz；可选择 24 V DC |
|
电源频率 |
|
|
|
|
|
|
|
|
· ● 额定值 50 Hz |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
|
· ● 额定值 60 Hz |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
|
电源和电压断路跨接 |
|
|
|
|
|
|
|
|
· ● 停电/断电跨接时间 |
20 ms |
20 ms |
20 ms |
20 ms |
20 ms |
20 ms |
20 ms |
|
功率损失 |
|
|
|
|
|
|
|
|
在满配置中 |
24 V DC： 最大 65 W，PCIe FBG 额外消耗 5 W |
24 V DC： 最大 65 W，PCIe FBG 额外消耗 5 W |
24 V DC： 最大 74 W，PCIe FBG 额外消耗 5 W |
24 V DC：最大 88 W，110 ... 230 V AC |
24 V DC：最大 82 W，110 ... 230 V AC |
24 V DC：最大 88 W，110 ... 230 V AC |
24 V DC：最大 88 W，110 ... 230 V AC |
|
处理器 |
|
|
|
|
|
|
|
|
处理器类型 |
赛扬 G3902（2C/2T，1.6 GHz，2 MB 缓存）；酷睿 i3-6102E（2C/4T，1.9GHz，3MB 缓存）；酷睿 i5-6442EQ（4C/4T，1.9 (2.7) GHz，6 MB缓存，iAMT）；至强E3-1505L v5（4C/8T，2.0 (2.8) GHz，8 MB 缓存，iAMT） |
赛扬 G3902（2C/2T，1.6 GHz，2 MB 缓存）；酷睿 i3-6102E（2C/4T，1.9GHz，3MB 缓存）；酷睿 i5-6442EQ（4C/4T，1.9 (2.7) GHz，6 MB缓存，iAMT）；至强E3-1505L v5（4C/8T，2.0 (2.8) GHz，8 MB 缓存，iAMT） |
赛扬 G3902（2C/2T，1.6 GHz，2 MB 缓存）；酷睿 i3-6102E（2C/4T，1.9GHz，3MB 缓存）；酷睿 i5-6442EQ（4C/4T，1.9 (2.7) GHz，6 MB缓存，iAMT）；至强E3-1505L v5（4C/8T，2.0 (2.8) GHz，8 MB 缓存，iAMT） |
赛扬 G3902（2C/2T，1.6 GHz，2 MB 缓存）；酷睿 i3-6102E（2C/4T，1.9GHz，3MB 缓存）；酷睿 i5-6442EQ（4C/4T，1.9 (2.7) GHz，6 MB缓存，iAMT）；至强E3-1505L v5（4C/8T，2.0 (2.8) GHz，8 MB 缓存，iAMT） |
赛扬 G3902（2C/2T，1.6 GHz，2 MB 缓存）；酷睿 i3-6102E（2C/4T，1.9GHz，3MB 缓存）；酷睿 i5-6442EQ（4C/4T，1.9 (2.7) GHz，6 MB缓存，iAMT）；至强E3-1505L v5（4C/8T，2.0 (2.8) GHz，8 MB 缓存，iAMT） |
赛扬 G3902（2C/2T，1.6 GHz，2 MB 缓存）；酷睿 i3-6102E（2C/4T，1.9GHz，3MB 缓存）；酷睿 i5-6442EQ（4C/4T，1.9 (2.7) GHz，6 MB缓存，iAMT）；至强E3-1505L v5（4C/8T，2.0 (2.8) GHz，8 MB 缓存，iAMT） |
赛扬 G3902（2C/2T，1.6 GHz，2 MB 缓存）；酷睿 i3-6102E（2C/4T，1.9GHz，3MB 缓存）；酷睿 i5-6442EQ（4C/4T，1.9 (2.7) GHz，6 MB缓存，iAMT）；至强E3-1505L v5（4C/8T，2.0 (2.8) GHz，8 MB 缓存，iAMT） |
|
图形 |
|
|
|
|
|
|
|
|
图形控制器 |
Intel 核芯显卡处理器 |
Intel 核芯显卡处理器 |
Intel 核芯显卡处理器 |
Intel 核芯显卡处理器 |
Intel 核芯显卡处理器 |
Intel 核芯显卡处理器 |
Intel 核芯显卡处理器 |
|
驱动器 |
|
|
|
|
|
|
|
|
光学驱动器 |
可通过 USB 作为外接驱动器 |
可通过 USB 作为外接驱动器 |
可通过 USB 作为外接驱动器 |
可通过 USB 作为外接驱动器 |
可通过 USB 作为外接驱动器 |
可通过 USB 作为外接驱动器 |
可通过 USB 作为外接驱动器 |
|
驱动器/存储介质的规格，硬盘 |
2.5" SATA 硬盘，至少 320 GB |
2.5" SATA 硬盘，至少 320 GB |
2.5" SATA 硬盘，至少 320 GB |
2.5" SATA 硬盘，至少 320 GB |
2.5" SATA 硬盘，至少 320 GB |
2.5" SATA 硬盘，至少 320 GB |
2.5" SATA 硬盘，至少 320 GB |
|
SSD |
是的; 1x 128 GB，1x 240 GB SSD，1x 480 GB SSD |
是的; 1x 128 GB，1x 240 GB SSD，1x 480 GB SSD |
是的; 1x 128 GB，1x 240 GB SSD，1x 480 GB SSD |
是的; 1x 128 GB，1x 240 GB SSD，1x 480 GB SSD |
是的; 1x 128 GB，1x 240 GB SSD，1x 480 GB SSD |
是的; 1x 128 GB，1x 240 GB SSD，1x 480 GB SSD |
是的; 1x 128 GB，1x 240 GB SSD，1x 480 GB SSD |
|
存储器 |
|
|
|
|
|
|
|
|
存储器类型 |
DDR4 SO-DIMM |
DDR4 SO-DIMM |
DDR4 SO-DIMM |
DDR4 SO-DIMM |
DDR4 SO-DIMM |
DDR4 SO-DIMM |
DDR4 SO-DIMM |
|
主存储器 |
4 GB 至 16 GB，ECC 可选 |
4 GB 至 16 GB，ECC 可选 |
4 GB 至 16 GB，ECC 可选 |
4 GB 至 16 GB，ECC 可选 |
4 GB 至 16 GB，ECC 可选 |
4 GB 至 16 GB，ECC 可选 |
4 GB 至 16 GB，ECC 可选 |
|
主存储器的存储容量，最大值 |
16 Gbyte |
16 Gbyte |
16 Gbyte |
16 Gbyte |
16 Gbyte |
16 Gbyte |
16 Gbyte |
|
数据范围及其剩磁 |
|
|
|
|
|
|
|
|
保留的数据范围（包括时间、计数器、标记），最大值 |
512 kbyte; 在缓冲时间内可存储 128 KB；可选 |
512 kbyte; 在缓冲时间内可存储 128 KB；可选 |
512 kbyte; 在缓冲时间内可存储 128 KB；可选 |
512 kbyte; 在缓冲时间内可存储 128 KB；可选 |
512 kbyte; 在缓冲时间内可存储 128 KB；可选 |
512 kbyte; 在缓冲时间内可存储 128 KB；可选 |
512 kbyte; 在缓冲时间内可存储 128 KB；可选 |
|
硬件扩展 |
|
|
|
|
|
|
|
|
插槽 |
|
|
|
|
|
|
|
|
· ● 可用插槽 |
1 x PCle（插槽附带插入卡固定器），1 个插槽用于压缩型闪存卡 |
1 x PCle（插槽附带插入卡固定器），1 个插槽用于压缩型闪存卡 |
1 x PCle（插槽附带插入卡固定器），1 个插槽用于压缩型闪存卡 |
1 x PCle（插槽附带插入卡固定器），1 个插槽用于压缩型闪存卡 |
1 x PCle（插槽附带插入卡固定器），1 个插槽用于压缩型闪存卡 |
1 x PCle（插槽附带插入卡固定器），1 个插槽用于压缩型闪存卡 |
1 x PCle（插槽附带插入卡固定器），1 个插槽用于压缩型闪存卡 |
|
· ● PCIe 插槽数量 |
1; 可选 |
1; 可选 |
1; 可选 |
1; 可选 |
1; 可选 |
1; 可选 |
1; 可选 |
|
· ● 小型闪存插槽数量 |
1; CFast |
1; CFast |
1; CFast |
1; CFast |
1; CFast |
1; CFast |
1; CFast |
|
接口 |
|
|
|
|
|
|
|
|
工业以太网接口数量 |
3; 3x 以太网 (RJ45) |
3; 3x 以太网 (RJ45) |
3; 3x 以太网 (RJ45) |
3; 3x 以太网 (RJ45) |
3; 3x 以太网 (RJ45) |
3; 3x 以太网 (RJ45) |
3; 3x 以太网 (RJ45) |
|
USB 接口 |
4x USB 3.0 |
4x USB 3.0 |
4x USB 3.0 |
4x USB 3.0 |
4x USB 3.0 |
4x USB 3.0 |
4x USB 3.0 |
|
键盘/鼠标接口 |
USB/USB |
USB/USB |
USB/USB |
USB/USB |
USB/USB |
USB/USB |
USB/USB |
|
串行接口 |
不带 / 2x COM (RS 232 / 422 / 485),可在 BIOS 中通断 |
不带 / 2x COM (RS 232 / 422 / 485),可在 BIOS 中通断 |
不带 / 2x COM (RS 232 / 422 / 485),可在 BIOS 中通断 |
不带 / 2x COM (RS 232 / 422 / 485),可在 BIOS 中通断 |
不带 / 2x COM (RS 232 / 422 / 485),可在 BIOS 中通断 |
不带 / 2x COM (RS 232 / 422 / 485),可在 BIOS 中通断 |
不带 / 2x COM (RS 232 / 422 / 485),可在 BIOS 中通断 |
|
视频接口 |
|
|
|
|
|
|
|
|
· ● 图形界面 |
2x 显示屏端口 |
2x 显示屏端口 |
2x 显示屏端口 |
2x 显示屏端口 |
2x 显示屏端口 |
2x 显示屏端口 |
2x 显示屏端口 |
|
工业以太网 |
|
|
|
|
|
|
|
|
· ● 工业以太网接口 |
3x 以太网 (RJ45) |
3x 以太网 (RJ45) |
3x 以太网 (RJ45) |
3x 以太网 (RJ45) |
3x 以太网 (RJ45) |
3x 以太网 (RJ45) |
3x 以太网 (RJ45) |
|
· — 100 Mbit/s |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
|
· — 1000 Mbit/s |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
|
报警/诊断/状态信息 |
|
|
|
|
|
|
|
|
线路诊断 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
|
集成功能 |
|
|
|
|
|
|
|
|
监测功能 |
|
|
|
|
|
|
|
|
· ● 温度监控装置 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
|
· ● 监视狗 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
|
· ● 风扇 |
不 |
不 |
不 |
不 |
不 |
不 |
不 |
|
· ● 通过网络实现的监控功能 |
可选 |
可选 |
可选 |
可选 |
可选 |
可选 |
可选 |
|
EMV |
|
|
|
|
|
|
|
|
抗静态放电干扰的能力 |
|
|
|
|
|
|
|
|
· ● 抗静态放电干扰的能力 |
±6 kV 接触放电（符合 IEC 61000-4-2）；±8 kV 空气放电（符合IEC61000-4-2） |
±6 kV 接触放电（符合 IEC 61000-4-2）；±8 kV 空气放电（符合IEC61000-4-2） |
±6 kV 接触放电（符合 IEC 61000-4-2）；±8 kV 空气放电（符合IEC61000-4-2） |
±6 kV 接触放电（符合 IEC 61000-4-2）；±8 kV 空气放电（符合IEC61000-4-2） |
±6 kV 接触放电（符合 IEC 61000-4-2）；±8 kV 空气放电（符合IEC61000-4-2） |
±6 kV 接触放电（符合 IEC 61000-4-2）；±8 kV 空气放电（符合IEC61000-4-2） |
±6 kV 接触放电（符合 IEC 61000-4-2）；±8 kV 空气放电（符合IEC61000-4-2） |
|
针对高频电磁场的抗干扰能力 |
|
|
|
|
|
|
|
|
· ● 抗高频辐射干扰的能力 |
10 V/m，80 ... 2000 MHz，80 % AM 符合 IEC 61000-4-3；3 V/m，2 ...2.7GHz；10 V，10 kHz ... 80 MHz 符合 IEC 61000-4-6 |
10 V/m，80 ... 2000 MHz，80 % AM 符合 IEC 61000-4-3；3 V/m，2 ...2.7GHz；10 V，10 kHz ... 80 MHz 符合 IEC 61000-4-6 |
10 V/m，80 ... 2000 MHz，80 % AM 符合 IEC 61000-4-3；3 V/m，2 ...2.7GHz；10 V，10 kHz ... 80 MHz 符合 IEC 61000-4-6 |
10 V/m，80 ... 2000 MHz，80 % AM 符合 IEC 61000-4-3；3 V/m，2 ...2.7GHz；10 V，10 kHz ... 80 MHz 符合 IEC 61000-4-6 |
10 V/m，80 ... 2000 MHz，80 % AM 符合 IEC 61000-4-3；3 V/m，2 ...2.7GHz；10 V，10 kHz ... 80 MHz 符合 IEC 61000-4-6 |
10 V/m，80 ... 2000 MHz，80 % AM 符合 IEC 61000-4-3；3 V/m，2 ...2.7GHz；10 V，10 kHz ... 80 MHz 符合 IEC 61000-4-6 |
10 V/m，80 ... 2000 MHz，80 % AM 符合 IEC 61000-4-3；3 V/m，2 ...2.7GHz；10 V，10 kHz ... 80 MHz 符合 IEC 61000-4-6 |
|
与导线相关的抗干扰能力 |
|
|
|
|
|
|
|
|
· ● 电源导线上的抗干扰能力 |
±2 kV 符合 IEC 61000-4-4，突发电流；±1 kV 符合IEC61000-4-5，对称浪涌电流；±2 kV 符合 IEC 61000-4-5，非对称浪涌电流 |
±2 kV 符合 IEC 61000-4-4，突发电流；±1 kV 符合IEC61000-4-5，对称浪涌电流；±2 kV 符合 IEC 61000-4-5，非对称浪涌电流 |
±2 kV 符合 IEC 61000-4-4，突发电流；±1 kV 符合IEC61000-4-5，对称浪涌电流；±2 kV 符合 IEC 61000-4-5，非对称浪涌电流 |
±2 kV 符合 IEC 61000-4-4，突发电流；±1 kV 符合IEC61000-4-5，对称浪涌电流；±2 kV 符合 IEC 61000-4-5，非对称浪涌电流 |
±2 kV 符合 IEC 61000-4-4，突发电流；±1 kV 符合IEC61000-4-5，对称浪涌电流；±2 kV 符合 IEC 61000-4-5，非对称浪涌电流 |
±2 kV 符合 IEC 61000-4-4，突发电流；±1 kV 符合IEC61000-4-5，对称浪涌电流；±2 kV 符合 IEC 61000-4-5，非对称浪涌电流 |
±2 kV 符合 IEC 61000-4-4，突发电流；±1 kV 符合IEC61000-4-5，对称浪涌电流；±2 kV 符合 IEC 61000-4-5，非对称浪涌电流 |
|
· ● 信号导线（大于 30 米）的抗干扰能力 |
±2 kV 符合 IEC 61000-4-5，浪涌电流，长度 > 30 m |
±2 kV 符合 IEC 61000-4-5，浪涌电流，长度 > 30 m |
±2 kV 符合 IEC 61000-4-5，浪涌电流，长度 > 30 m |
±2 kV 符合 IEC 61000-4-5，浪涌电流，长度 > 30 m |
±2 kV 符合 IEC 61000-4-5，浪涌电流，长度 > 30 m |
±2 kV 符合 IEC 61000-4-5，浪涌电流，长度 > 30 m |
±2 kV 符合 IEC 61000-4-5，浪涌电流，长度 > 30 m |
|
· ● 信号导线（小于 30 米）的抗干扰能力 |
±1 kV 符合 IEC 61000-4-4，突发电流，长度 < 3 m；±2 kV 符合IEC61000-4-4，突发电流，长度 > 3 m |
±1 kV 符合 IEC 61000-4-4，突发电流，长度 < 3 m；±2 kV 符合IEC61000-4-4，突发电流，长度 > 3 m |
±1 kV 符合 IEC 61000-4-4，突发电流，长度 < 3 m；±2 kV 符合IEC61000-4-4，突发电流，长度 > 3 m |
±1 kV 符合 IEC 61000-4-4，突发电流，长度 < 3 m；±2 kV 符合IEC61000-4-4，突发电流，长度 > 3 m |
±1 kV 符合 IEC 61000-4-4，突发电流，长度 < 3 m；±2 kV 符合IEC61000-4-4，突发电流，长度 > 3 m |
±1 kV 符合 IEC 61000-4-4，突发电流，长度 < 3 m；±2 kV 符合IEC61000-4-4，突发电流，长度 > 3 m |
±1 kV 符合 IEC 61000-4-4，突发电流，长度 < 3 m；±2 kV 符合IEC61000-4-4，突发电流，长度 > 3 m |
|
针对冲击电压的抗干扰能力（浪涌） |
|
|
|
|
|
|
|
|
· ● 非对称耦合 |
±2 kV 符合 IEC 61000-4-5，非对称浪涌电流 |
±2 kV 符合 IEC 61000-4-5，非对称浪涌电流 |
±2 kV 符合 IEC 61000-4-5，非对称浪涌电流 |
±2 kV 符合 IEC 61000-4-5，非对称浪涌电流 |
±2 kV 符合 IEC 61000-4-5，非对称浪涌电流 |
±2 kV 符合 IEC 61000-4-5，非对称浪涌电流 |
±2 kV 符合 IEC 61000-4-5，非对称浪涌电流 |
|
· ● 对称耦合 |
±1 kV 符合 IEC 61000-4-5，对称浪涌电流 |
±1 kV 符合 IEC 61000-4-5，对称浪涌电流 |
±1 kV 符合 IEC 61000-4-5，对称浪涌电流 |
±1 kV 符合 IEC 61000-4-5，对称浪涌电流 |
±1 kV 符合 IEC 61000-4-5，对称浪涌电流 |
±1 kV 符合 IEC 61000-4-5，对称浪涌电流 |
±1 kV 符合 IEC 61000-4-5，对称浪涌电流 |
|
针对磁场的抗干扰能力 |
|
|
|
|
|
|
|
|
· ● 抗磁场干扰 (50 Hz) 的能力 |
100 A/m; 符合 IEC 61000-4-8 |
100 A/m; 符合 IEC 61000-4-8 |
100 A/m; 符合 IEC 61000-4-8 |
100 A/m; 符合 IEC 61000-4-8 |
100 A/m; 符合 IEC 61000-4-8 |
100 A/m; 符合 IEC 61000-4-8 |
100 A/m; 符合 IEC 61000-4-8 |
|
电缆传导的干扰辐射和电缆传导的干扰 |
|
|
|
|
|
|
|
|
· ● 通过电源电缆/交流电电缆的干扰发射 |
EN 61000-6-3，EN 61000-6-4，CISPR 22 等级 B，FCC 等级 A |
EN 61000-6-3，EN 61000-6-4，CISPR 22 等级 B，FCC 等级 A |
EN 61000-6-3，EN 61000-6-4，CISPR 22 等级 B，FCC 等级 A |
EN 61000-6-3，EN 61000-6-4，CISPR 22 等级 B，FCC 等级 A |
EN 61000-6-3，EN 61000-6-4，CISPR 22 等级 B，FCC 等级 A |
EN 61000-6-3，EN 61000-6-4，CISPR 22 等级 B，FCC 等级 A |
EN 61000-6-3，EN 61000-6-4，CISPR 22 等级 B，FCC 等级 A |
|
防护等级和防护类别 |
|
|
|
|
|
|
|
|
IP（正面） |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
|
IP（背面） |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
|
标准、许可、证书 |
|
|
|
|
|
|
|
|
CE 标记 |
是的; CE 标识 / 欧盟一致性声明 |
是的; CE 标识 / 欧盟一致性声明 |
是的; CE 标识 / 欧盟一致性声明 |
是的; CE 标识 / 欧盟一致性声明 |
是的; CE 标识 / 欧盟一致性声明 |
是的; CE 标识 / 欧盟一致性声明 |
是的; CE 标识 / 欧盟一致性声明 |
|
CSA 许可 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
|
UL 许可 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
|
· ● UL 508 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
|
cULus |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
|
RCM（C-TICK 格式） |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
|
KC 许可 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
|
磁通电流控制 (FCC) |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
|
EMV |
CE, EN 61000-6-4; CISPR 22:2004 Class A; FCC Class A |
CE, EN 61000-6-4; CISPR 22:2004 Class A; FCC Class A |
CE, EN 61000-6-4; CISPR 22:2004 Class A; FCC Class A |
CE, EN 61000-6-4; CISPR 22:2004 Class A; FCC Class A |
CE, EN 61000-6-4; CISPR 22:2004 Class A; FCC Class A |
CE, EN 61000-6-4; CISPR 22:2004 Class A; FCC Class A |
CE, EN 61000-6-4; CISPR 22:2004 Class A; FCC Class A |
|
在防爆区域使用 |
|
|
|
|
|
|
|
|
· ● ATEX 区域 2 |
是的; 可选，仅带多点触控 |
是的; 可选，仅带多点触控 |
是的; 可选，仅带多点触控 |
是的; 可选，仅带多点触控 |
是的; 可选，仅带多点触控 |
是的; 可选，仅带多点触控 |
是的; 可选，仅带多点触控 |
|
· ● IECEx 2 区 |
是的; 可选，仅带多点触控 |
是的; 可选，仅带多点触控 |
是的; 可选，仅带多点触控 |
是的; 可选，仅带多点触控 |
是的; 可选，仅带多点触控 |
是的; 可选，仅带多点触控 |
是的; 可选，仅带多点触控 |
|
· ● cULus I 类 2 区，2 级 |
是的; 可选，仅带多点触控 |
是的; 可选，仅带多点触控 |
是的; 可选，仅带多点触控 |
是的; 可选，仅带多点触控 |
是的; 可选，仅带多点触控 |
是的; 可选，仅带多点触控 |
是的; 可选，仅带多点触控 |
|
船舶建造许可 |
|
|
|
|
|
|
|
|
· ● 德国劳埃德船级社 (GL) |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
|
· ● 美国船舶检验局 (ABS) |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
|
· ● 必维国际检验集团 (BV) |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
|
· ● 挪威船级社 (DNV) |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
|
· ● 韩国船级社 (KRS) |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
|
· ● 英国劳氏船级社 (LRS) |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
|
· ● 日本船级社 (Class NK) |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
|
环境要求 |
|
|
|
|
|
|
|
|
运行中的环境温度 |
|
|
|
|
|
|
|
|
· ● 运行中的环境温度 |
0 至 +45°C |
0 至 +45°C |
0 至 +45°C |
0 至 +45°C |
0 至 +45°C |
0 至 +45°C |
0 至 +45°C |
|
运输/储存时的环境温度 |
|
|
|
|
|
|
|
|
· ● 最小值 |
-20 °C |
-20 °C |
-20 °C |
-20 °C |
-20 °C |
-20 °C |
-20 °C |
|
· ● 最大值 |
60 °C |
60 °C |
60 °C |
60 °C |
60 °C |
60 °C |
60 °C |
|
振动 |
|
|
|
|
|
|
|
|
· ● 运行疲劳极限符合 IEC 60068-2-6 |
IEC 60068-2-6；5 Hz 至 9 Hz：3.5 mm；9 Hz 至 500 Hz：9.8 m/s²（带 SSD或CFast）；10 Hz 至 58 Hz：0.0375 mm；58 Hz 至 200 Hz：4.9 m/s²（硬盘） |
IEC 60068-2-6；5 Hz 至 9 Hz：3.5 mm；9 Hz 至 500 Hz：9.8 m/s²（带 SSD或CFast）；10 Hz 至 58 Hz：0.0375 mm；58 Hz 至 200 Hz：4.9 m/s²（硬盘） |
IEC 60068-2-6；5 Hz 至 9 Hz：3.5 mm；9 Hz 至 500 Hz：9.8 m/s²（带 SSD或CFast）；10 Hz 至 58 Hz：0.0375 mm；58 Hz 至 200 Hz：4.9 m/s²（硬盘） |
IEC 60068-2-6；5 Hz 至 9 Hz：3.5 mm；9 Hz 至 500 Hz：9.8 m/s²（带 SSD或CFast）；10 Hz 至 58 Hz：0.0375 mm；58 Hz 至 200 Hz：4.9 m/s²（硬盘） |
IEC 60068-2-6；5 Hz 至 9 Hz：3.5 mm；9 Hz 至 500 Hz：9.8 m/s²（带 SSD或CFast）；10 Hz 至 58 Hz：0.0375 mm；58 Hz 至 200 Hz：4.9 m/s²（硬盘） |
IEC 60068-2-6；5 Hz 至 9 Hz：3.5 mm；9 Hz 至 500 Hz：9.8 m/s²（带 SSD或CFast）；10 Hz 至 58 Hz：0.0375 mm；58 Hz 至 200 Hz：4.9 m/s²（硬盘） |
IEC 60068-2-6；5 Hz 至 9 Hz：3.5 mm；9 Hz 至 500 Hz：9.8 m/s²（带 SSD或CFast）；10 Hz 至 58 Hz：0.0375 mm；58 Hz 至 200 Hz：4.9 m/s²（硬盘） |
|
冲击测试 |
|
|
|
|
|
|
|
|
· ● 运行中的冲击负载 |
IEC 60068-2-27；150 m/s²，11 ms（无硬盘）；50 m/s²，30 ms（带硬盘） |
IEC 60068-2-27；150 m/s²，11 ms（无硬盘）；50 m/s²，30 ms（带硬盘） |
IEC 60068-2-27；150 m/s²，11 ms（无硬盘）；50 m/s²，30 ms（带硬盘） |
IEC 60068-2-27；150 m/s²，11 ms（无硬盘）；50 m/s²，30 ms（带硬盘） |
IEC 60068-2-27；150 m/s²，11 ms（无硬盘）；50 m/s²，30 ms（带硬盘） |
IEC 60068-2-27；150 m/s²，11 ms（无硬盘）；50 m/s²，30 ms（带硬盘） |
IEC 60068-2-27；150 m/s²，11 ms（无硬盘）；50 m/s²，30 ms（带硬盘） |
|
操作系统 |
|
|
|
|
|
|
|
|
预安装的操作系统 |
Windows 7 旗舰版（多语言）64 位，Windows Embedded Standard 7 E/P 32 位/64 位，Windows 10 |
Windows 7 旗舰版（多语言）64 位，Windows Embedded Standard 7 E/P 32 位/64 位，Windows 10 |
Windows 7 旗舰版（多语言）64 位，Windows Embedded Standard 7 E/P 32 位/64 位，Windows 10 |
Windows 7 旗舰版（多语言）64 位，Windows Embedded Standard 7 E/P 32 位/64 位，Windows 10 |
Windows 7 旗舰版（多语言）64 位，Windows Embedded Standard 7 E/P 32 位/64 位，Windows 10 |
Windows 7 旗舰版（多语言）64 位，Windows Embedded Standard 7 E/P 32 位/64 位，Windows 10 |
Windows 7 旗舰版（多语言）64 位，Windows Embedded Standard 7 E/P 32 位/64 位，Windows 10 |
|
无操作系统 |
是的; 可选 |
是的; 可选 |
是的; 可选 |
是的; 可选 |
是的; 可选 |
是的; 可选 |
是的; 可选 |
|
预安装的操作系统 |
|
|
|
|
|
|
|
|
· ● Windows 7 |
是的; 旗舰版 64 位 |
是的; 旗舰版 64 位 |
是的; 旗舰版 64 位 |
是的; 旗舰版 64 位 |
是的; 旗舰版 64 位 |
是的; 旗舰版 64 位 |
是的; 旗舰版 64 位 |
|
· ● Windows 10 企业版 |
是的; Windows 10 企业版 2016 LTSB，64 位，多语言 |
是的; Windows 10 企业版 2016 LTSB，64 位，多语言 |
是的; Windows 10 企业版 2016 LTSB，64 位，多语言 |
是的; Windows 10 企业版 2016 LTSB，64 位，多语言 |
是的; Windows 10 企业版 2016 LTSB，64 位，多语言 |
是的; Windows 10 企业版 2016 LTSB，64 位，多语言 |
是的; Windows 10 企业版 2016 LTSB，64 位，多语言 |
|
尺寸 |
|
|
|
|
|
|
|
|
外壳正面宽度 |
415 mm |
483 mm |
560 mm |
398 mm |
464 mm |
529 mm |
585 mm |
|
外壳正面高度 |
310 mm |
337 mm |
380 mm |
257 mm |
294 mm |
331 mm |
363 mm |
|
安装截面，宽度 |
394 mm |
464 mm |
542 mm |
382 mm |
448 mm |
513 mm |
569 mm |
|
安装截面，高度 |
289 mm |
318 mm |
362 mm |
241 mm |
278 mm |
315 mm |
347 mm |
|
安装深度 |
76 mm |
76 mm |
76 mm |
76 mm |
76 mm |
76 mm |
76 mm |
|
重量 |
|
|
|
|
|
|
|
|
重量，约 |
6.8 kg |
8.4 kg |
9.5 kg |
5.2 kg |
6.6 kg |
7.9 kg |
9 kg |
| 购买人 | 会员级别 | 数量 | 属性 | 购买时间 |
|---|
-
西门子工控机 SIMATIC WinCC STEP7 TIA -
西门子工控机 127E -
西门子工控机 547G -
西门子工控机 IPC3000 SMART -
西门子交换机X200 西门子工控机 -
西门子交换机X000 西门子工控机 -
西门子工控机 基本SINAMICS V -
西门子工控机 常规SINAMICS G -
西门子工控机 SIMATIC HMI精智面板 -
西门子工控机 SIMATIC HMI精简面板
