概述

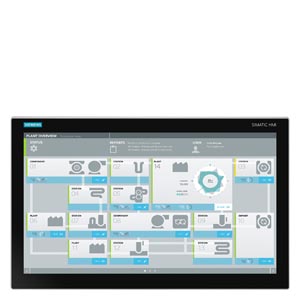

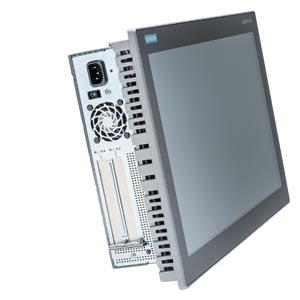

西门子工控机 SIMATIC IPC677E：高端面板式 PC – 具有极高的性能、功能范围和扩展能力
具有高度工业兼容性的工业 PC 平台，用于基于 PC 的自动化领域中比较苛刻的任务
坚固的结构：该 IPC 能够耐受严苛的机械负荷，运行极为可靠。
· 紧凑型设计
· 高投资安全系数
· 可扩展性等级高
提供以下宽屏前面板型：
· 19"、22" 或 24" 电容式多点触控彩色显示器
实现了用于复杂测量、控制和可视化任务的最高系统性能
· 第八代 Intel 处理器：Core i7、Core i3 或 Celeron，最多 6 核和 12 线程
· Intel UHD Graphics 630/610，具有较高图形性能 (Core i / Celeron)
· DDR4-2666 内存技术，高达 64 GB RAM
· USB 3.1 Gen2 SuperSpeedPlus (10 Gbit/s)
· USB 类型 C (10 Gbit/s)
· PCI Express 3.0 提供有效的 PCIe 卡支持
· M.2 SSD NVMe 用于更快速的数据处理
工业标准字体
· 现代工业设计，带有光滑的前端，耐污、耐油脂
· 19"、22" 和 24" 多点触控前面板，宽屏
· 所有前面板统一都是全高清 (1920x1080)
· 多点触控或单点触控操作模式
· 可调光 LED 背光
工业功能强大，灵活性高
· 运行环境温度可高达 45 °C
· 具有较高抗振性和抗冲击性
· 电磁兼容性高，运行安全
· 闲置扩展槽：2x PCI 或 2x PCIe 或 1x PCIe 和 1x PCI
· 固态硬盘 (SSD)，M.2 NVMe 和 SATA 技术，具有高可靠性和速度
· 平台控制单元具有 RAID1 功能（不占用 PC 插槽）
· 3 个千兆以太网 (IE/PN, RJ45) 端子（具有协同能力）
· 6x USB 3.1 (SuperSpeedPlus) - 其中 2 个为 C 型
· 2x DisplayPort 和 1x DVI-D 接口
· 适合所有连接电缆/连接器的松紧件
高系统可用性、快速启动、维护和检修
· 因采用 RAID1 镜像磁盘系统和固态硬盘介质（可选）而具有较高数据安全性
· 512 KB NVRAM 用于保持性数据
· AMT（英特尔主动管理技术）功能，用于远程访问 IPC（远程维护）
· CMOS 缓冲电池可从外面接触，可在运行期间进行更换。可通过软件来轮询状态
· 4 个状态 LED 灯（1 个电源灯，3 个用户灯）
· 预装操作系统，已激活，随时可以使用
· 使用恢复 U 盘快速恢复到交付时的状态
· 全球服务与支持
投资安全性高，成本最小化
· 平台采用嵌入式英特尔组件，具有长期稳定性
· 供货期至少为 4 年，之后的另外 5 年内保证备件供应
· 可扩展箱式 PC 系列的一部分，具有相同的性能特点和占地面积
· 使用 SIMATIC 组件进行了系统测试
· 通过全球市场认证（例如：cULus）
· 可跨各代设备安装，软件与前一代型号兼容
· 由西门子在德国进行 PC 开发和生产（包括主板和 BIOS）
SIMATIC IPC677E 能够为机械工程师、工厂工程师和控制箱制造商提供用于工业环境中的机器级应用高性能 PC 平台：
· 过程和机器数据的测量、开环和闭环控制
· 分离式显示器/监视器解决方案的操作/可视化任务
· 数据采集和数据处理
· 运动控制系统
SIMATIC IPC677E 可与 SIMATIC HMI 产品套件一起订购，性价比高。
基本设计：
· 坚固的金属安装外壳，镀铬，耐振动和冲击，具有较高电磁兼容性
· 用于保证在存在振动和冲击时能够可靠工作的板卡固定器
· 抗振和抗冲击的内置硬盘托架
· 板载 Intel UHD 显卡
· 接口（位于一侧）：
o 3 个千兆以太网接口 (RJ45)
o 2x DisplayPort，1x DVI-D 图形接口
o 4 x USB 3.1 第二代
o 2 个 USB 3.1 C 型
o 1 x USB 3.1 第二代 A 型（内置），例如，用于软件加密狗
o 1x 串口 (COM1)
o 4 个状态 LED 灯（1 个电源灯，3 个用户灯）
设计类型（可组态）
前面：
· 19" 多点触控，电容式，1920 x 1080（全高清）
· 22" 多点触控，电容式，1920 x 1080（全高清）
· 24" 多点触控，电容式，1920 x 1080（全高清）
处理器：
· Core i7-8700，6 核，12 线程，3.2 (4.6) GHz，VT-d，AMT，12 MB 高速缓存
· Core i3-8100，4 核，4 线程，3.6 GHz，VT-d，6 MB 高速缓存
· Intel Celeron G4900，2 核，2 线程，3.1 GHz，VT-d，2 MB 高速缓存
主存储器：
· 4 GB 到 64 GB，DDR4-2666
驱动器：
· M.2 固态硬盘 (SSD) NVMe (4x PCIe 3.0) 512 GB
· 固态硬盘 (SSD) SATA 480 GB
· RAID1 2x SSD SATA 480/960 GB 位于可移动驱动器托架中
· SATA 硬盘：320 GB，2.5"
扩展用空闲插槽：
· 2x PCI (185/185 mm) 或
· 2x PCIe x16, x4 (185/185 mm) 或
· 1x PCIe x16 和 1x PCI (185/185 mm)
电源：
· 100-240 V AC（大范围），50/60 Hz
· 24 V DC 工业电源
已预装操作系统并且已激活：
· Windows 10 Enterprise 2016 LTSB
更多选项：
· 2 x USB 2.0（占用一个插槽）
· SIMATIC PC DiagMonitor 软件
· SIMATIC PC Image&Partition Creator 软件
· TPM 模块 V2.0 - 内置安全硬件（可信平台模块）
· NVRAM 512 KB，非易失性存储器
· 选项“无 CMOS 电池”（适用于不含危险货物的运输）
诊断
· 集成可参数化的监控功能（程序执行（监视器）、外壳内的温度、风扇转速，BIOS 电池电压）
· 通过以太网、电子邮件、SMS 提供扩展诊断/报文，用于通过 OPC 直接传输至 SIMATIC 软件（也可通过 SIMATIC IPC DiagMonitor）
· RAID 功能：RAID1 用于在两个 SATA 固态硬盘上进行自动数据镜像
集成接口
以太网
三个集成以太网接口 (10/100/1000 Mbps) 可用于 IT 通信以及与 SIMATIC S7 等 PLC 交换数据（通过“SOFTNET S7”软件包）。
其它接口
用于连接附加 I/O 设备，提供了 2 个空闲 PCI 或 PCIe 模块插槽、6 个 USB 3.1 第二代（通用串行总线）接口和一个串口。
|
Article number |
6AV7261-.....-.... |
|
SIMATIC IPC677E (Panel PC) |
|
|
Installation type/mounting |
|
|
Design |
Panel PC, built-in unit |
|
Supply voltage |
|
|
Type of supply voltage |
100/240 V AC (autorange); 24 V DC |
|
Line frequency |
|
|
· ● Rated value 50 Hz |
Yes |
|
· ● Rated value 60 Hz |
Yes |
|
Mains buffering |
|
|
· ● Mains/voltage failure stored energy time |
10 ms |
|
Processor |
|
|
Processor type |
Celeron G4900 (2C/2T, 3.1 GHz, 2 MB cache; VT-d); Core i3-8100 (4C/4T, 3.6 GHz, 6 MB cache, VT-d); Core i7-8700 (6C/12T, 3.2 (4.6) GHz, 12 MB cache, VT-d, AMT) |
|
Chipset |
Intel C246 |
|
Graphic |
|
|
Graphics controller |
Intel UHD Graphics 630 (Core i); Intel UHD Graphics 610 (Celeron) |
|
Drives |
|
|
Hard disk |
2.5" SATA ≥ 320 GB |
|
SSD |
Yes |
|
Memory |
|
|
Type of memory |
DDR4-2666 DIMM |
|
Main memory |
4 / 8 / 16 / 32 / 64 GB |
|
Capacity of main memory, max. |
64 Gbyte |
|
Data areas and their retentivity |
|
|
Retentive data area (incl. timers, counters, flags), max. |
512 kbyte; 128 KB can be stored in the buffer time |
|
Hardware configuration |
|
|
Slots |
|
|
· ● free slots |
2x PCI; optional: 1x PCI & 1x PCIe (x16); 2x PCIe (x4, x16); with card retainer |
|
· ● Number of PCI slots |
2; Optional |
|
· ● Number of PCI slots |
2; Optional |
|
Interfaces |
|
|
Number of industrial Ethernet interfaces |
3; 3x Ethernet (RJ45) |
|
USB port |
6x USB 3.1 Gen. 2 (2x type C) |
|
Connection for keyboard/mouse |
USB / USB |
|
serial interface |
1x COM |
|
Video interfaces |
|
|
· ● Graphics interface |
2x DisplayPort; 1x DVI-D |
|
Industrial Ethernet |
|
|
· ● Industrial Ethernet interface |
3x Ethernet (RJ45) |
|
· — 100 Mbps |
Yes |
|
· — 1000 Mbps |
Yes |
|
Integrated Functions |
|
|
Monitoring functions |
|
|
· ● Temperature monitoring |
Yes |
|
· ● Watchdog |
Yes |
|
· ● Status LEDs |
1x power, 3x user |
|
· ● Fan |
Yes |
|
· ● Monitoring function via network |
Optional |
|
EMC |
|
|
Interference immunity against discharge of static electricity |
|
|
· ● Interference immunity against discharge of static electricity |
±6 kV contact discharge acc. to IEC 61000-4-2; ±8 kV air discharge acc. to IEC 61000-4-2 |
|
Interference immunity against high-frequency electromagnetic fields |
|
|
· ● Interference immunity against high frequency radiation |
10 V/m for 80 ... 2 700 MHz, 80% AM acc. to IEC 61000-4-3; 3 V/m for 2.7 to 6 GHz, 80% AM acc. to IEC 61000-4-3; 10 V for 10 kHz to 80 MHz, 80% AM acc. to IEC 61000-4-6 |
|
Interference immunity to cable-borne interference |
|
|
· ● Interference immunity on supply cables |
±2 kV acc. to IEC 61000-4-4, burst; ±1 kV acc. to IEC 61000-4-5, surge symmetric; ±2 kV acc. to IEC 61000-4-5, surge asymmetric |
|
· ● Interference immunity on signal cables >30m |
±2 kV acc. to IEC 61000-4-5, surge, length > 30 m |
|
· ● Interference immunity on signal cables < 30m |
±1 kV acc. to IEC 61000-4-4; burst; length < 3 m; ±2 kV acc. to IEC 61000-4-4; burst; length > 3 m |
|
Interference immunity against voltage surge |
|
|
· ● asymmetric interference |
±2 kV acc. to IEC 61000-4-5, surge asymmetric |
|
· ● symmetric interference |
±1 kV acc. to IEC 61000-4-5, surge symmetric |
|
Interference immunity to magnetic fields |
|
|
· ● Interference immunity to magnetic fields at 50 Hz |
100 A/m; to IEC 61000-4-8 |
|
Emission of conducted and non-conducted interference |
|
|
· ● Interference emission via line/AC current cables |
EN 61000-6-3, EN 61000-6-4, CISPR 22 Class B, FCC Class A |
|
Degree and class of protection |
|
|
IP (at the front) |
IP65 |
|
IP (rear) |
IP20 |
|
Standards, approvals, certificates |
|
|
CE mark |
Yes |
|
UL approval |
Yes |
|
cULus |
Yes |
|
RCM (formerly C-TICK) |
Yes |
|
KC approval |
Yes |
|
EAC (formerly Gost-R) |
Yes |
|
FCC |
Yes |
|
EMC |
CE, EN 61000-6-3:2007 +A1:2011, EN 61000-6-2:2005 |
|
Marine approval |
|
|
· ● American Bureau of Shipping (ABS) |
Yes |
|
· ● Det Norske Veritas (DNV) |
Yes |
|
· ● Nippon Kaiji Kyokai (Class NK) |
Yes |
|
Ambient conditions |
|
|
Ambient temperature during operation |
|
|
· ● Ambient temperature during operation |
+5 °C to +45 °C with full configuration |
|
Ambient temperature during storage/transportation |
|
|
· ● min. |
-20 °C |
|
· ● max. |
60 °C |
|
Relative humidity |
|
|
· ● Relative humidity |
Tested according to IEC 60068-2-78, IEC 60068-2-30: Operation: 5% to 80% at 25 °C (no condensation), Storage: 5% to 95% at 25 °C (no condensation) |
|
Operating systems |
|
|
without operating system |
Yes; Optional |
|
pre-installed operating system |
|
|
· ● Windows 10 Enterprise |
Yes |
|
Article number |
6AV7261-0....-.... |
6AV7261-1....-.... |
6AV7261-2....-.... |
|
SIMATIC IPC677E, 19" Multitouch |
SIMATIC IPC677E, 22" Multitouch |
SIMATIC IPC677E, 24" Multitouch |
|
|
General information |
|
|
|
|
Product type designation |
IPC677E |
IPC677E |
IPC677E |
|
Display |
|
|
|
|
Design of display |
19" TFT multi-touch |
22" TFT multi-touch |
24" TFT multi-touch |
|
Screen diagonal |
19 in |
22 in |
24 in |
|
Resolution (pixels) |
|
|
|
|
· ● Horizontal image resolution |
1 920 Pixel |
1 920 Pixel |
1 920 Pixel |
|
· ● Vertical image resolution |
1 080 Pixel |
1 080 Pixel |
1 080 Pixel |
|
Backlighting |
|
|
|
|
· ● MTBF backlighting (at 25 °C) |
50 000 h |
30 000 h |
30 000 h |
|
Touch operation |
|
|
|
|
· ● Design as touch screen |
Yes |
Yes |
Yes |
|
· ● Design as multi-touch screen |
Yes; Projective-capacitive |
Yes; Projective-capacitive |
Yes; Projective-capacitive |
|
Installation type/mounting |
|
|
|
|
central design |
Yes |
Yes |
Yes |
|
Mounting in portrait format possible |
Yes |
Yes |
Yes |
|
Power loss |
|
|
|
|
In full configuration |
155 W |
165 W |
165 W |
|
Dimensions |
|
|
|
|
Width of the housing front |
464 mm |
529 mm |
585 mm |
|
Height of housing front |
294 mm |
331 mm |
363 mm |
|
Mounting cutout, width |
448 mm |
513 mm |
569 mm |
|
Mounting cutout, height |
278 mm |
315 mm |
347 mm |
|
Overall depth |
120 mm |
120 mm |
120 mm |
|
Weights |
|
|
|
|
Weight, approx. |
9.5 kg |
10.5 kg |
12.5 kg |
