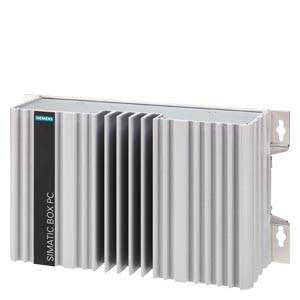

SIMATIC IPC327E
SIMATIC IPC327E 箱式 PC 基于 Intel Celeron 处理技术，是一种新型 IPC 平台，专门用于在工业以及面向工业的环境中实现基于 PC 的成本优化应用。
它的突出之处首先是接口众多，便于连接现有系统和新系统，具有无风扇的工业设计，供货速度快。
采用最新 PC 技术，面向将来
· Intel Celeron Quad Core 处理器（N3160，1.6 GHz）
· 4 GB 工作存储器 – 可扩展到最大 8 GB
· 1 x mPCIe 和 1 x mSATA，用于灵活扩展
· 双监视功能

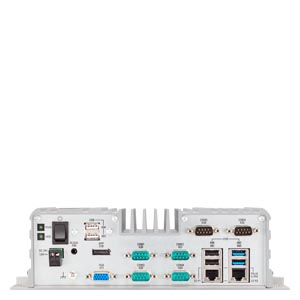

易于使用各种接口进行连接
· 6 x COM (RS 232/RS 485/RS 422)
· 6 x USB – 其中 2 x USB 3.0
· 2 x 千兆局域网接口
· 1 x DisplayPort 和 1 x VGA
因“为工业量身定制”以及 SIMATIC 质量而具备经过证明的可靠性
· 无风扇，封闭式工业设计 (IP40)
· 通过试运转测试实现快速、顺利的调试
· 拥有在全球范围使用的证书
· 安装方式灵活，无需附件（DIN 导轨、墙壁和桌面安装）
经济的解决方案，供货迅速
· 用于在工业环境中实现成本优化的 PC 和 HMI 应用的理想平台
· 包含 SIMATIC HMI 软件的具有吸引力的产品包
· 可直接现货提供
IPC327E 功能多样，例如，可在工厂自动化、仓储和物流以及状态工作站中使用。
应用领域包括：
· 人机界面应用
· 数据收集（例如，生产和能源数据）
· 生产联网和通信
· 方便的镜像处理
· 简单控制任务
基本设计
· 全金属外壳，IP40 防护等级
· 集成式 24 VDC 电源
· 处理器：Intel Celeron N3160，1.6 GHz – 脉冲频率 2.24 GHz，四核
· 接口：
o 2 个千兆以太网接口 (RJ45)
o 2 x USB 3.0；4 x USB 2.0
o 6 x COM，其中 2 个为 BIOS，可在 RS 232 / RS 485 / RS 422 之间选择
o 音频输入/输出
· 视频接口：
o 1 x DisplayPort 接口
o 1 x VGA
· 扩展选件
o 1 x mPCIe（半尺寸）
o 1 x mSATA（全尺寸）
设计类型
· 主存储器配置
o 4 GB 或 8 GB RAM
· 海量存储器
o 不带海量存储器
o 500 GB 硬盘
o 256 GB SSD
· 预装操作系统：
o 无操作系统
o Windows 7 Ultimate MUI，64 位
o Windows 10 Enterprise 2016 LTSB（64 位），MUI
版本 - 直接提供现货
· 工作存储器：4 GB
· 海量存储器:500 GB HDD 或 256 GB SSD
· 操作系统：带或不带 Windows 7 Ultimate 或 Windows 10 Enterprise 2016 LTSB
订货号 | 6AG4022-0A...-.... |
SIMATIC IPC327E | |
安装型式/安装 |
|
安装 | 标准安装导轨，墙壁安装（水平和垂直） |
设计 | 箱式 PC，内置单元 |
电源电压 |
|
电源类型 | 24 VDC |
电源缓冲 |
|
· ● 市电/电压故障储能时间 | 10 ms |
处理器 |
|
处理器类型 | Intel Celeron N3160 |
驱动器 |
|
硬盘 | 500 GB 硬盘 |
SSD | √；256 GB SSD |
存储器 |
|
存储器类型 | DDR3L |
主存储器 | 4 GB，8 GB |
主存储器容量，最大值 | 8 Gbyte |
硬件配置 |
|
插槽 |
|
· ● 空插槽 | 1x mPCIe（半尺寸），1x mSATA（全尺寸） |
接口 |
|
工业以太网接口数目 | 2；2 RJ45（独立） |
USB 端口 | 4x USB 2.0，2 USB 3.0（大电流） |
串口 | 6x COM（4x RS 232；2x RS 232 / 422 / 485 可切换） |
视频接口 |
|
· ● 图形接口 | 1x DisplayPort 端口，1x VGA |
工业以太网 |
|
· ● 工业以太网接口 | 2x 以太网 (RJ45) |
· — 100 Mbps | √ |
· — 1000 Mbps | √ |
协议 |
|
协议 (Ethernet) |
|
· ● TCP/IP | √ |
集成功能 |
|
监控功能 |
|
· ● 温度监控 | √ |
· ● 监控器 | √ |
· ● 状态 LED 灯 | 电源，硬盘 |
· ● 风扇 | - |
EMC |
|
静电释放抗扰度 |
|
· ● 静电释放抗扰度 | ±6 kV 接触；±8 kV 空气（根据 IEC 1000-4-2；ESD） |
· ● 静电放电的抗干扰性符合 IEC 61000-4-2 | |
· — 空气放电时的试验电压 | 8 kV |
· — 接触放电时的试验电压 | 6 kV |
高频电磁场抗扰度 |
|
· ● 高频辐射抗扰度 | 10 V / m 80 ... 1 000 MHz，80 % AM，根据 IEC 61000-4-3；3 V/m，对于 1.4 ... 6 GHz，根据 IEC 61000-4-3 标准为 80％ AM |
电缆干扰抗扰度 |
|
· ● 电源电缆上的抗扰度 | ±2 kV；（符合标准 IEC 61000-4-4；脉冲）±1 kV；（符合标准 IEC 61000-4-5；对称浪涌/线间）±2 kV；（符合标准 IEC 61000-4-5；对称浪涌/线对地） |
· ● 信号电缆上的抗扰度 >30m | ±2 kV（符合 IEC 61000-4-4），脉冲群；±2 kV（符合 IEC 61000-4-5）浪涌 |
· ● < 30m 信号电缆上的抗扰度 | ±1 kV（符合 IEC 61000-4-4），脉冲群 |
电压浪涌抗扰度 |
|
· ● 非对称干扰 | ±2 kV，符合 IEC 61000-4-5，不对称浪涌 |
· ● 对称干扰 | ±1 kV，符合 IEC 61000-4-5，对称浪涌 |
磁场抗扰度 |
|
· ● 50 Hz 下的磁场抗扰度 | 100 A/m；符合 IEC 61000-4-8 |
标准、认证、证书 |
|
CE 认证 | √ |
UL 认证 | √ |
cULus | √ |
RCM（以前的 C-TICK） | √ |
EAC（以前的 Gost-R） | √ |
FCC | √ |
环境条件 |
|
工作温度 |
|
· ● 工作温度 | 0 °C 至 50 °C |
贮存/运输过程中的环境温度 |
|
· ● 最小值 | -20 °C |
· ● 最大值 | 60 °C |
相对湿度 |
|
· ● 相对湿度 | 按照 IEC 60068-2-78、IEC 60068-2-30 进行了测试：运行：30 °C 时 5 % 至 85（无冷凝），贮存/运输：5 % 到 95 %，25/55 °C 时（无冷凝） |
抗振性 |
|
· ● 符合 IEC 60068-2-6 运行期间的抗振性 | 按照 DIN IEC 60068-2-6 测试：10 Hz ~ 58 Hz：0.075 mm (58 Hz - 200 Hz)9.8 m/s² (1 g) |
冲击测试 |
|
· ● 运行时的冲击负荷 | 按照 IEC 60068-2-27 进行测试：带有 SSD：150 m/s²，11 ms；带 HDD：9.8 m/s²，20 ms |
操作系统 |
|
操作系统 | Windows 7 Ultimate（多语言），64 位；Windows 10 Enterprise 2016 LTSB，64 位 |
预装操作系统 | √ |
无操作系统 | √；可选 |
外形尺寸 |
|
宽 | 254 mm |
高 | 140 mm |
深 | 75 mm |
订货号 | 6AG4022-0AA21-0BA1 | 6AG4022-0AA21-1BA1 | 6AG4022-0AA21-0CA1 | 6AG4022-0AA21-1CA1 | 6AG4022-0AA21-2CA1 |
SIMATIC IPC327E | SIMATIC IPC327E | SIMATIC IPC327E | SIMATIC IPC327E | SIMATIC IPC327E | |
安装型式/安装 |
|
|
|
|
|
安装 | 标准安装导轨，墙壁安装（水平和垂直） | 标准安装导轨，墙壁安装（水平和垂直） | 标准安装导轨，墙壁安装（水平和垂直） | 标准安装导轨，墙壁安装（水平和垂直） | 标准安装导轨，墙壁安装（水平和垂直） |
设计 | 箱式 PC，内置单元 | 箱式 PC，内置单元 | 箱式 PC，内置单元 | 箱式 PC，内置单元 | 箱式 PC，内置单元 |
电源电压 |
|
|
|
|
|
电源类型 | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 24 VDC |
电源缓冲 |
|
|
|
|
|
· ● 市电/电压故障储能时间 | 10 ms | 10 ms | 10 ms | 10 ms | 10 ms |
处理器 |
|
|
|
|
|
处理器类型 | Intel Celeron N3160 | Intel Celeron N3160 | Intel Celeron N3160 | Intel Celeron N3160 | Intel Celeron N3160 |
驱动器 |
|
|
|
|
|
硬盘 | 500 GB 硬盘 | 500 GB 硬盘 | |||
SSD | √；256 GB SSD | √；256 GB SSD | √；256 GB SSD | ||
存储器 |
|
|
|
|
|
存储器类型 | DDR3L | DDR3L | DDR3L | DDR3L | DDR3L |
主存储器 | 4 GB（预装） | 4 GB（预装） | 4 GB（预装） | 4 GB（预装） | 4 GB（预装） |
主存储器容量，最大值 | 8 Gbyte | 8 Gbyte | 8 Gbyte | 8 Gbyte | 8 Gbyte |
硬件配置 |
|
|
|
|
|
插槽 |
|
|
|
|
|
· ● 空插槽 | 1x mPCIe（半尺寸），1x mSATA（全尺寸） | 1x mPCIe（半尺寸），1x mSATA（全尺寸） | 1x mPCIe（半尺寸），1x mSATA（全尺寸） | 1x mPCIe（半尺寸），1x mSATA（全尺寸） | 1x mPCIe（半尺寸），1x mSATA（全尺寸） |
接口 |
|
|
|
|
|
工业以太网接口数目 | 2；2 RJ45（独立） | 2；2 RJ45（独立） | 2；2 RJ45（独立） | 2；2 RJ45（独立） | 2；2 RJ45（独立） |
USB 端口 | 4x USB 2.0，2 USB 3.0（大电流） | 4x USB 2.0，2 USB 3.0（大电流） | 4x USB 2.0，2 USB 3.0（大电流） | 4x USB 2.0，2 USB 3.0（大电流） | 4x USB 2.0，2 USB 3.0（大电流） |
视频接口 |
|
|
|
|
|
· ● 图形接口 | 1x DisplayPort 端口，1x VGA | 1x DisplayPort 端口，1x VGA | 1x DisplayPort 端口，1x VGA | 1x DisplayPort 端口，1x VGA | 1x DisplayPort 端口，1x VGA |
工业以太网 |
|
|
|
|
|
· ● 工业以太网接口 | 2x 以太网 (RJ45) | 2x 以太网 (RJ45) | 2x 以太网 (RJ45) | 2x 以太网 (RJ45) | 2x 以太网 (RJ45) |
· — 100 Mbps | √ | √ | √ | √ | √ |
· — 1000 Mbps | √ | √ | √ | √ | √ |
协议 |
|
|
|
|
|
协议 (Ethernet) |
|
|
|
|
|
· ● TCP/IP | √ | √ | √ | √ | √ |
集成功能 |
|
|
|
|
|
监控功能 |
|
|
|
|
|
· ● 温度监控 | √ | √ | √ | √ | √ |
· ● 监控器 | √ | √ | √ | √ | √ |
· ● 状态 LED 灯 | 电源，硬盘 | 电源，硬盘 | 电源，硬盘 | 电源，硬盘 | 电源，硬盘 |
· ● 风扇 | - | - | - | - | - |
EMC |
|
|
|
|
|
静电释放抗扰度 |
|
|
|
|
|
· ● 静电释放抗扰度 | ±6 kV 接触；±8 kV 空气（根据 IEC 1000-4-2；ESD） | ±6 kV 接触；±8 kV 空气（根据 IEC 1000-4-2；ESD） | ±6 kV 接触；±8 kV 空气（根据 IEC 1000-4-2；ESD） | ±6 kV 接触；±8 kV 空气（根据 IEC 1000-4-2；ESD） | ±6 kV 接触；±8 kV 空气（根据 IEC 1000-4-2；ESD） |
· ● 静电放电的抗干扰性符合 IEC 61000-4-2 | |||||
· — 空气放电时的试验电压 | 8 kV | 8 kV | 8 kV | 8 kV | 8 kV |
· — 接触放电时的试验电压 | 6 kV | 6 kV | 6 kV | 6 kV | 6 kV |
高频电磁场抗扰度 |
|
|
|
|
|
· ● 高频辐射抗扰度 | 10 V / m 80 ... 1 000 MHz，80 % AM，根据 IEC 61000-4-3；3 V/m，对于 1.4 ... 6 GHz，根据 IEC 61000-4-3 标准为 80％ AM | 10 V / m 80 ... 1 000 MHz，80 % AM，根据 IEC 61000-4-3；3 V/m，对于 1.4 ... 6 GHz，根据 IEC 61000-4-3 标准为 80％ AM | 10 V / m 80 ... 1 000 MHz，80 % AM，根据 IEC 61000-4-3；3 V/m，对于 1.4 ... 6 GHz，根据 IEC 61000-4-3 标准为 80％ AM | 10 V / m 80 ... 1 000 MHz，80 % AM，根据 IEC 61000-4-3；3 V/m，对于 1.4 ... 6 GHz，根据 IEC 61000-4-3 标准为 80％ AM | 10 V / m 80 ... 1 000 MHz，80 % AM，根据 IEC 61000-4-3；3 V/m，对于 1.4 ... 6 GHz，根据 IEC 61000-4-3 标准为 80％ AM |
电缆干扰抗扰度 |
|
|
|
|
|
· ● 电源电缆上的抗扰度 | ±2 kV；（符合标准 IEC 61000-4-4；脉冲）±1 kV；（符合标准 IEC 61000-4-5；对称浪涌/线间）±2 kV；（符合标准 IEC 61000-4-5；对称浪涌/线对地） | ±2 kV；（符合标准 IEC 61000-4-4；脉冲）±1 kV；（符合标准 IEC 61000-4-5；对称浪涌/线间）±2 kV；（符合标准 IEC 61000-4-5；对称浪涌/线对地） | ±2 kV；（符合标准 IEC 61000-4-4；脉冲）±1 kV；（符合标准 IEC 61000-4-5；对称浪涌/线间）±2 kV；（符合标准 IEC 61000-4-5；对称浪涌/线对地） | ±2 kV；（符合标准 IEC 61000-4-4；脉冲）±1 kV；（符合标准 IEC 61000-4-5；对称浪涌/线间）±2 kV；（符合标准 IEC 61000-4-5；对称浪涌/线对地） | ±2 kV；（符合标准 IEC 61000-4-4；脉冲）±1 kV；（符合标准 IEC 61000-4-5；对称浪涌/线间）±2 kV；（符合标准 IEC 61000-4-5；对称浪涌/线对地） |
· ● 信号电缆上的抗扰度 >30m | ±2 kV（符合 IEC 61000-4-4），脉冲群；±2 kV（符合 IEC 61000-4-5）浪涌 | ±2 kV（符合 IEC 61000-4-4），脉冲群；±2 kV（符合 IEC 61000-4-5）浪涌 | ±2 kV（符合 IEC 61000-4-4），脉冲群；±2 kV（符合 IEC 61000-4-5）浪涌 | ±2 kV（符合 IEC 61000-4-4），脉冲群；±2 kV（符合 IEC 61000-4-5）浪涌 | ±2 kV（符合 IEC 61000-4-4），脉冲群；±2 kV（符合 IEC 61000-4-5）浪涌 |
· ● < 30m 信号电缆上的抗扰度 | ±1 kV（符合 IEC 61000-4-4），脉冲群 | ±1 kV（符合 IEC 61000-4-4），脉冲群 | ±1 kV（符合 IEC 61000-4-4），脉冲群 | ±1 kV（符合 IEC 61000-4-4），脉冲群 | ±1 kV（符合 IEC 61000-4-4），脉冲群 |
电压浪涌抗扰度 |
|
|
|
|
|
· ● 非对称干扰 | ± 1 kV 根据 IEC 61000-4-5，不对称浪涌 | ± 1 kV 根据 IEC 61000-4-5，不对称浪涌 | ±2 kV，符合 IEC 61000-4-5，不对称浪涌 | ±2 kV，符合 IEC 61000-4-5，不对称浪涌 | ±2 kV，符合 IEC 61000-4-5，不对称浪涌 |
· ● 对称干扰 | ±1 kV，符合 IEC 61000-4-5，对称浪涌 | ±1 kV，符合 IEC 61000-4-5，对称浪涌 | ±1 kV，符合 IEC 61000-4-5，对称浪涌 | ||
磁场抗扰度 |
|
|
|
|
|
· ● 50 Hz 下的磁场抗扰度 | 100 A/m；符合 IEC 61000-4-8 | 100 A/m；符合 IEC 61000-4-8 | 100 A/m；符合 IEC 61000-4-8 | 100 A/m；符合 IEC 61000-4-8 | 100 A/m；符合 IEC 61000-4-8 |
标准、认证、证书 |
|
|
|
|
|
CE 认证 | √ | √ | √ | √ | √ |
UL 认证 | √ | √ | √ | √ | √ |
cULus | √ | √ | √ | √ | √ |
RCM（以前的 C-TICK） | √ | √ | √ | √ | √ |
KC 认证 | √ | ||||
EAC（以前的 Gost-R） | √ | √ | √ | √ | √ |
FCC | √ | √ | √ | √ | √ |
BSMI | √ | ||||
防尘 | 针对 > 1 mm 的外来物体提供保护 | ||||
环境条件 |
|
|
|
|
|
工作温度 |
|
|
|
|
|
· ● 工作温度 | 0 至 +40 ℃ | 0 至 +40 ℃ | 0 °C 至 50 °C | 0 °C 至 50 °C | 0 °C 至 50 °C |
贮存/运输过程中的环境温度 |
|
|
|
|
|
· ● 最小值 | -20 °C | -20 °C | -20 °C | -20 °C | -20 °C |
· ● 最大值 | 60 °C | 60 °C | 60 °C | 60 °C | 60 °C |
相对湿度 |
|
|
|
|
|
· ● 相对湿度 | 按照 IEC 60068-2-78、IEC 60068-2-30 进行了测试：运行：30 °C 时 5 % 至 85（无冷凝），贮存/运输：5 % 到 95 %，25/55 °C 时（无冷凝） | 按照 IEC 60068-2-78、IEC 60068-2-30 进行了测试：运行：30 °C 时 5 % 至 85（无冷凝），贮存/运输：5 % 到 95 %，25/55 °C 时（无冷凝） | 按照 IEC 60068-2-78、IEC 60068-2-30 进行了测试：运行：30 °C 时 5 % 至 85（无冷凝），贮存/运输：5 % 到 95 %，25/55 °C 时（无冷凝） | 按照 IEC 60068-2-78、IEC 60068-2-30 进行了测试：运行：30 °C 时 5 % 至 85（无冷凝），贮存/运输：5 % 到 95 %，25/55 °C 时（无冷凝） | 按照 IEC 60068-2-78、IEC 60068-2-30 进行了测试：运行：30 °C 时 5 % 至 85（无冷凝），贮存/运输：5 % 到 95 %，25/55 °C 时（无冷凝） |
抗振性 |
|
|
|
|
|
· ● 符合 IEC 60068-2-6 运行期间的抗振性 | 58 Hz 至 200 Hz:4.9 m/s²；按照 DIN IEC 60068-2-6 进行了测试： | 58 Hz 至 200 Hz:4.9 m/s²；按照 DIN IEC 60068-2-6 进行了测试： | 按照 IEC 60068-2-6: 进行测试：10 Hz ~ 58 Hz：0.075 mm (58 Hz - 200 Hz)9.8 m/s²；适用于固态硬盘配置 | 按照 IEC 60068-2-6: 进行测试：10 Hz ~ 58 Hz：0.075 mm (58 Hz - 200 Hz)9.8 m/s²；适用于固态硬盘配置 | 按照 IEC 60068-2-6: 进行测试：10 Hz ~ 58 Hz：0.075 mm (58 Hz - 200 Hz)9.8 m/s²；适用于固态硬盘配置 |
冲击测试 |
|
|
|
|
|
· ● 运行时的冲击负荷 | 带有硬盘：9.81 m/s²，20 ms；测试通过 IEC 60068-2-27 标准 | 带有硬盘：9.81 m/s²，20 ms；测试通过 IEC 60068-2-27 标准 | 按照 IEC 60068-2-27 进行测试：带有 SSD：150 m/s²，11 ms；带 HDD：9.8 m/s²，20 ms | 按照 IEC 60068-2-27 进行测试：带有 SSD：150 m/s²，11 ms；带 HDD：9.8 m/s²，20 ms | 按照 IEC 60068-2-27 进行测试：带有 SSD：150 m/s²，11 ms；带 HDD：9.8 m/s²，20 ms |
操作系统 |
|
|
|
|
|
操作系统 | Windows 7 Ultimate （多语言版）64 位 | Windows 7 Ultimate（多语言），64 位；Windows 10 Enterprise 2016 LTSB，64 位 | Windows 10 Enterprise 2016 LTSB，64 位，多语言版 | ||
预装操作系统 | √ | √ | √ | ||
无操作系统 | √ | √ | √ | √ | |
预装操作系统 |
|
|
|
|
|
· ● Windows 7 | √；Ultimate 64 位，SP1 | ||||
外形尺寸 |
|
|
|
|
|
宽 | 254 mm | 254 mm | 254 mm | 254 mm | 254 mm |
高 | 140 mm | 140 mm | 140 mm | 140 mm | 140 mm |
深 | 75 mm | 75 mm | 75 mm | 75 mm | 75 mm |
