概述

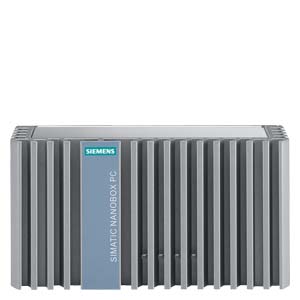

西门子工控机SIMATIC IPC227E（微型箱式 PC）：性能优化的紧凑型箱式 PC – 免维护，结构坚固
SIMATIC IPC227E 微型箱式 PC 是一种超紧凑型且应用十分灵活的工业 PC。
IPC227E 采用封闭的防尘全金属机箱，提供了极为灵活的工业功能，可在恶劣环境条件下灵活应用，同时它也是免维护的。
此箱式 PC 具有现代接口以及通过 PCIe 插槽扩展的选件，可方便地集成到自动化系统中。最新的 Intel 双核和四核处理器具有极为紧凑的设计，可确保优异性能。
空间要求低，安装灵活
· 最高程度的紧凑性，外壳容积大约为 1 升（带有集成工业电源更大一些），在控制柜中的空间要求很小
· 有三种安装形式，极为灵活；接口位于一侧，适合任何安装情况
坚固耐用，可实现免维护连续运行
· 封闭机箱提供最佳防尘和高电磁兼容性，具有出色的工业功能
· 可通过非易失性存储器（NVRAM，可选）备份重要的系统数据
· 可在最高 60°C 环境温度下连续运行，满足较高的抗振/抗冲击要求
· 无风扇，可连续运行（运行时可不使用电池）
经过优化，可用作网关并完成控制和可视化任务
· 高性能和节省能量的双核和四核 Intel Celeron 处理器
· 提供各种接口和配置选件（USB 3.0、2 x Gbit Ethernet、RS232/RS485/RS422、SSD/CFast/HDD）
· 经过优化后，可实现无人看管的运行，通过 LED 灯进行高效自诊断
投资安全性高，可降低工程组态成本
· 长期可用性：服务与支持期限长达 11 年
· 作为 SIMATIC 软控制器和/或 WinCC RT Advanced 的理想平台
· 通过 TIA Portal 和内置 PROFINET 接口，简便集成到自动化解决方案中
宽温度范围
SIMATIC IPC227E 微型箱式 PC 也适合 -20 °C 到 +60 °C 的宽温度范围。
为此提供了以下选件，在配置设备时，必须总要一起选择：
· Celeron E3845 ET (4C/4T) / TPM（不适用于中国）
· 4 GB RAM ET / NVRAM
· 60 GB SSD ET
微型箱式 PC 具有各种用途，包括：
· 机械工程、交通运输系统或电力输送等领域中的控制、可视化和通信任务
· 数据采集、处理和可视化应用
· 另外需要 C/C++ 程序的机器级别应用
· 其它新应用场合，如造船、楼宇自动化、储存和物流
SIMATIC IPC227E 可在工业领域中以及家庭、企业和商业环境中运行。
基本设计
· 全金属外壳，抗震动和撞击能力强，电磁兼容性高
· 浮地电源：
o 24 VDC (19.2 - 28.8 V)
· DisplayPort 图形接口
o 分辨率：高达 2560 x 1600 像素
· 接口（位于一侧）：
o 2 x 10/100/1000 Mbps 以太网接口 (RJ45)
o 1 x USB V3.0，3 x USB V2.0
· 现场总线
o 通过标准以太网接口实现 PROFINET 实时功能
设计类型
· 处理器/主存储器配置：
o Intel Celeron N2807，1.58 GHz，双核
o Intel Celeron N2930，1.83 GHz，四核
o 分别带/不带可信平台模块 TPM V2.0
· 主存储器配置
o 2 GB、4 GB 或 8 GB RAM
· 保持性存储器
o 512 KB 保持性存储器 (NVRAM)，其中，可在缓冲时间内写入 128 KB（可选）
· 作为设备型号的串行接口扩展：
o 不带 MPI 接口
o 2 个 COM 接口（RS232/RS485/RS422；可在 BIOS 中切换）
· 作为设备型号的硬件扩展：
o 1 x PCIe 插槽（可选）
· 驱动器：
o CFast 驱动器（可更换，可接触）：4 GB，8 GB，16 GB 或 30 GB 或
o 128 GB 固态硬盘，2.5" 或
o 240 GB 固态硬盘，2.5" 或
o 480 GB 固态硬盘 2.5
o 320 GB 硬盘，2.5"
· 预装的操作系统：
o Windows Embedded Standard 7 E/P，32 位或 64 位
o Windows 7 Ultimate 多语言版，32 位或 64 位
o Windows 10 IoT Enterprise LTSB 2016，MUI，64 位
SIMATIC IPC227E（底部）
集成诊断功能 DiagBase
· 集成、可参数化的监控功能（程序执行/看门狗监控器、机箱内部温度、大容量存储器）
|
商品编号 |
6ES7647-8B...-.... |
|
工业计算机 SIMATIC IPC227E (Nanobox PC) |
|
|
安装方式/安装 |
|
|
安装 |
顶帽导轨，挂墙式安装，书本式安装 |
|
安装形式 |
箱式 PC，内置设备 |
|
电源电压 |
|
|
电源的电压类型 |
24 V DC |
|
电源和电压断路跨接 |
|
|
· ● 停电/断电跨接时间 |
20 ms |
|
处理器 |
|
|
处理器类型 |
Intel Celeron N2807 / N2930 / E3845 |
|
驱动器 |
|
|
驱动器/存储介质的规格，硬盘 |
2.5" SATA ≥ 320 GB |
|
SSD |
是的; ≥ 128 GB 可选 |
|
存储器 |
|
|
存储器类型 |
DDR3L |
|
主存储器 |
2 / 4 / 8 GB |
|
主存储器的存储容量，最大值 |
8 Gbyte |
|
数据范围及其剩磁 |
|
|
保留的数据范围（包括时间、计数器、标记），最大值 |
512 kbyte; 在缓冲时间内可存储 128 KB；可选 |
|
硬件扩展 |
|
|
插槽 |
|
|
· ● 可用插槽 |
1x PCIe (x1)（可选） |
|
· ● PCIe 插槽数量 |
1; 可选 |
|
· ● 小型闪存插槽数量 |
1; CFast |
|
接口 |
|
|
USB 接口 |
1x USB 3.0 / 3x USB 2.0 |
|
键盘/鼠标接口 |
USB/USB |
|
串行接口 |
不带 / 2x COM (RS 232 / 422 / 485),可在 BIOS 中通断 |
|
视频接口 |
|
|
· ● 图形界面 |
1x 显示屏端口 |
|
工业以太网 |
|
|
· ● 工业以太网接口 |
板载，2x 10 / 100 / 1000 Mbit，RJ45 |
|
· — 100 Mbit/s |
是的 |
|
· — 1000 Mbit/s |
是的 |
|
集成功能 |
|
|
监测功能 |
|
|
· ● 温度监控装置 |
是的 |
|
· ● 监视狗 |
是的 |
|
· ● 状态 LED |
是 |
|
· ● 风扇 |
不 |
|
· ● 通过网络实现的监控功能 |
可选 |
|
EMV |
|
|
抗静态放电干扰的能力 |
|
|
· ● 抗静态放电干扰的能力 |
±6 kV 接触放电（符合 IEC 61000-4-2）；±8 kV 空气放电（符合IEC61000-4-2） |
|
针对高频电磁场的抗干扰能力 |
|
|
· ● 抗高频辐射干扰的能力 |
10 V/m 用于 80 - 1000 MHz 和 1.4 - 2 GHz，80 % AM 符合 IEC61000-4-3；3V/m 用于 2 - 2.7 GHz，80 % AM 符合 IEC 61000-4-3；10 V 用于10 kHz - 80MHz，80 % AM 符合 IEC 61000-4-6 |
|
与导线相关的抗干扰能力 |
|
|
· ● 电源导线上的抗干扰能力 |
±2 kV 符合 IEC 61000-4-4，突发电流；±1 kV 符合IEC61000-4-5，对称浪涌电流；±2 kV 符合 IEC 61000-4-5，非对称浪涌电流 |
|
· ● 信号导线（大于 30 米）的抗干扰能力 |
±2 kV 符合 IEC 61000-4-5，浪涌电流，长度 > 30 m |
|
· ● 信号导线（小于 30 米）的抗干扰能力 |
±1 kV 符合 IEC 61000-4-4，突发电流，长度 < 3 m；±2 kV 符合IEC61000-4-4，突发电流，长度 > 3 m |
|
针对冲击电压的抗干扰能力（浪涌） |
|
|
· ● 非对称耦合 |
±2 kV 符合 IEC 61000-4-5，非对称浪涌电流 |
|
· ● 对称耦合 |
±1 kV 符合 IEC 61000-4-5，对称浪涌电流 |
|
针对磁场的抗干扰能力 |
|
|
· ● 抗磁场干扰 (50 Hz) 的能力 |
100 A/m; 符合 IEC 61000-4-8 |
|
电缆传导的干扰辐射和电缆传导的干扰 |
|
|
· ● 通过电源电缆/交流电电缆的干扰发射 |
EN 61000-6-3，EN 61000-6-4，CISPR 22 等级 B，FCC 等级 A |
|
防护等级和防护类别 |
|
|
IP（正面） |
IP40 |
|
IP（背面） |
IP40 |
|
标准、许可、证书 |
|
|
CE 标记 |
是的 |
|
UL 许可 |
是的 |
|
· ● UL 508 |
是的 |
|
cULus |
是的 |
|
RCM（C-TICK 格式） |
是的 |
|
KC 许可 |
是的 |
|
磁通电流控制 (FCC) |
是的 |
|
EMV |
CE，EN 61000-6-4:2007，EN 61000-6-2:2005 |
|
防尘罩 |
异物保护 > 1 mm |
|
船舶建造许可 |
|
|
· ● 德国劳埃德船级社 (GL) |
是的 |
|
· ● 美国船舶检验局 (ABS) |
是的 |
|
· ● 必维国际检验集团 (BV) |
是的 |
|
· ● 挪威船级社 (DNV) |
是的 |
|
· ● 英国劳氏船级社 (LRS) |
是的 |
|
· ● 日本船级社 (Class NK) |
是的 |
|
环境要求 |
|
|
运行中的环境温度 |
|
|
· ● 运行中的环境温度 |
0 °C 至 60 °C（-20 °C 可选） |
|
运输/储存时的环境温度 |
|
|
· ● 最小值 |
-20 °C |
|
· ● 最大值 |
60 °C |
|
操作系统 |
|
|
预安装的操作系统 |
Windows 7 旗舰版 32 位 / 64 位，多语言；Windows Embedded Standard7E/P，32 位 / 64 位 |
|
无操作系统 |
是的 |
|
预安装的操作系统 |
|
|
· ● Windows 7 |
是的; 32 位或 64 位旗舰版 |
|
· ● Windows 10 企业版 |
是的; Windows 10 企业版 2016 LTSB，64 位，多语言 |
|
尺寸 |
|
|
宽度 |
191 mm |
|
高度 |
100 mm |
|
深度 |
60 mm |
