概述

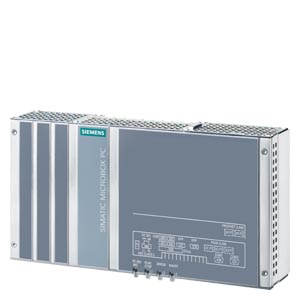

西门子工控机SIMATIC IPC427E（小型箱式 PC）：功能强大的嵌入式 IPC – 免维护，配置多样
随时可运行的完整解决方案：
· 极为紧凑
· 免维护
· 第六代 Intel Core i 技术
高数据处理速度，实现高生产率
· 高达 Intel® Xeon®，无风扇
· DDR4 存储器技术，高达 16 GB
结构极为紧凑、坚固耐用，可以直接在机器上使用
· 安装深度低，环境温度高达 50 °C
· 前面板安装，作为第二个标准安装位置
· 固态硬盘 (SSD)（240 GB 或 80 GB，可选）、SATA 硬盘或最多两个 CFast 卡 (30 GB)
极高的工业功能和灵活性，适用于实现嵌入式解决方案
· 灵活的存储器概念（例如，可以使用 2 个大容量存储器）
· 3 个 LAN 10/100/1000 Mbit/s 接口；具有协同 (teaming) 功能
· PROFINET 内置接口
· 4 个高速 USB 3.0 端口；2 个串行接口（可选）
· 灵活的安装和安装选项（导轨，墙壁，纵向安装）
· 可进行简易扩展（最多两个 PCIe 插槽）
· ON / OFF 开关
系统可用性高，可降低潜在故障风险和维护成本
· 由于没有旋转部件（风扇、硬盘）且无需电池即可运行，因此是免维护的
· 512 KB NVRAM 可由软件控制器操作
· 采用前部 LED 概念，实现有效的自诊断；通过特殊的 BIOS 属性针对无头操作进行了优化
· 经系统测试的 SIMATIC 软件
投资安全性高，可降低工程组态成本
· 长期可用性：产品上市销售后，提供 8 到 10 年的服务与支持
· 与现有设备兼容
SIMATIC IPC427E 为机器、工厂和控制柜厂商提供了一种适合在机器上、过程级或工业环境中使用的高性能、紧凑型 PC 平台，可用于：
· 过程和机器数据的测量和检查、开环及闭环控制
· 数据采集、处理和可视化应用
· 机器级的所有应用程序，以 C/C++ 或使用 软件控制器/ WinCC RT Advanced 创建，需要坚固耐用的超紧凑型 IPC（配备高计算能力）
· 其他新应用场合，如造船、楼宇自动化、水处理
应用领域从使用如 CPU 1500S软件控制器完全集成在全集成自动化 (TIA) 中的自动化计算机到基于 C/C++ 的自动化解决方案与VxWorks，例如，和适用于一般 IT 应用的“单机”应用程序。
对于需要 Windows 7 Ultimate 的软件产品，硬盘上或固态硬盘 (SSD) 上预装有 Windows 7 Ultimate 组合产品。
SIMATIC IPC427E 具有 CE 标记，适合在工业应用中以及在家庭和商业环境中使用。因此，它也可在楼宇自动化系统或公共设施中使用。该装置还具有最重要的船级社认证，规定使用 CF 存储卡的组态。
由于采用无风扇设计和使用 SIMATIC PC CFast 存储器或 SSD，实现了无旋转组件设计，系统可用性得到提高。
SIMATIC PC 可与 WinCC SCADA 或 WinCC（Advanced、Professional）一起作为具有价格优势的 SIMATIC HMI 产品包来订购。
基本设计
· 全金属外壳，抗震动和撞击能力强，电磁兼容性高
· 板上显卡，2 x DisplayPort
· 光驱可以通过 USB 接口从外部连接，不包括在供货范围内
· 接口（位于一侧）：
o 3 x 10/100/1000 Mbps 以太网接口 (RJ45)
o 4 个高速 USB V3.0 接口
o 2 x COM (RS232/RS485)
· 空闲插槽（使用带一个或两个扩展插槽的型号时）：
o 多达 2 个 PCIe 卡
· 浮地电源：24 VDC (19.2 - 28.8 V)
设计类型
· 处理器：
o Intel® Celeron® 处理器 G3902E（2 MB 高速缓存，1.60 GHz）
o Intel® Core™ i3-6102E 处理器（3 MB 高速缓存，1.90 GHz）
o Intel® Core™ i5-6442EQ 处理器（6 MB 高速缓存，最高 2.70 GHz）
o Intel® Xeon® 处理器 E3-1505L v5（8 MB 高速缓存，2.00 GHz）
· 主存储器容量 4 GB（4/8/16 GB 可选），DDR4 SDRAM
· 现场总线
o 内置 PROFINET，3 x RJ45
· 硬件扩展：
o 两个板载 RS232/RS485 接口 (COM)
· 驱动器：
o 80 GB 固态硬盘，作为硬盘坚固耐用的备选方案
o 闪盘（可更换，可接触）：2 GB，4 GB，8 GB，16 GB 或 30 GB
o 串行 ATA 硬盘，2.5"
· 预装操作系统：
o Windows 7 Ultimate MUI
o Windows Embedded Standard 7
o Windows 10 IoT Enterprise LTSB 2016，64 位
· 集成可参数化监控功能（程序执行/看门狗、处理器和板卡温度）
· 通过以太网，电子邮件，SMS 扩展诊断/报文，用于通过 OPC 直接传输至 SIMATIC 软件（也可通过 SIMATIC PC DiagMonitor）。
o 运行小时计数器
o 硬盘状态
o 系统状态（节拍）
o 将所有信息自动化记录到日志文件
o 具有集中监视联网 SIMATIC IPC 的功能
集成接口：
· 以太网
2 个集成千兆以太网接口（10/100/1000 Mbit/s），可用于 IT 通信和与可编程控制器（如 SIMATIC S7，带有 SOFTNET S7 软件包）进行数据交换。
· PROFIBUS
可选 PROFIBUS 浮置接口 (12 Mbit/s) 可以用于连接分布式现场设备或连接到 SIMATIC S7（带“SOFTNET for PROFIBUS”软件包）
· PROFINET
PROFINET 接口可用于连接分布式现场设备可用于控制驱动器。
· 更多接口
提供了用于 PCIe 模块的最多两个空闲插槽，4 个高速 USB V3.0 接口和两个串行接口，可用于连接额外 I/O 设备。
|
商品编号 |
6AG4141-.....-.... |
|
工业计算机 SIMATIC IPC427E (微型箱式 PC) |
|
|
安装方式/安装 |
|
|
安装 |
顶帽导轨，挂墙式安装，书本式安装 |
|
安装形式 |
箱式 PC，内置设备 |
|
电源电压 |
|
|
电源的电压类型 |
24 V DC |
|
电源频率 |
|
|
· ● 额定值 50 Hz |
是的 |
|
· ● 额定值 60 Hz |
是的 |
|
电源和电压断路跨接 |
|
|
· ● 停电/断电跨接时间 |
20 ms |
|
处理器 |
|
|
处理器类型 |
赛扬 G3902（2C/2T，1.6 GHz，2 MB 缓存）；酷睿 i3-6102E（2C/4T，1.9GHz，3MB 缓存）；酷睿 i5-6442EQ（4C/4T，1.9 (2.7) GHz，6 MB缓存，iAMT）；至强E3-1505L v5（4C/8T，2.0 (2.8) GHz，8 MB 缓存，iAMT） |
|
图形 |
|
|
图形控制器 |
Intel 核芯显卡处理器 |
|
驱动器 |
|
|
光学驱动器 |
可通过 USB 作为外接驱动器 |
|
驱动器/存储介质的规格，硬盘 |
2.5" SATA ≥ 320 GB |
|
SSD |
是的; 1x 128 GB，1x 240 GB SSD，1x 480 GB SSD |
|
存储器 |
|
|
存储器类型 |
DDR4 SO-DIMM |
|
主存储器 |
4 GB 至 16 GB，ECC 可选 |
|
主存储器的存储容量，最大值 |
16 Gbyte |
|
数据范围及其剩磁 |
|
|
保留的数据范围（包括时间、计数器、标记），最大值 |
512 kbyte; 在缓冲时间内可存储 128 KB；可选 |
|
硬件扩展 |
|
|
插槽 |
|
|
· ● 可用插槽 |
2x PCIe；可选：1x PCIe (x4)；2x PCIe (x1，x4)，带电路板护圈 |
|
· ● PCIe 插槽数量 |
2; 可选 |
|
· ● 小型闪存插槽数量 |
1; CFast |
|
接口 |
|
|
工业以太网接口数量 |
3; 以太网（2x RJ45，可选 3x RJ45） |
|
USB 接口 |
4x USB 3.0 |
|
键盘/鼠标接口 |
USB/USB |
|
串行接口 |
不带 / 2x COM（RS 232 / 485 / 422；可通段） |
|
视频接口 |
|
|
· ● 图形界面 |
2x 显示屏端口 |
|
工业以太网 |
|
|
· ● 工业以太网接口 |
3x 以太网 (RJ45) |
|
· — 100 Mbit/s |
是的 |
|
· — 1000 Mbit/s |
是的 |
|
报警/诊断/状态信息 |
|
|
线路诊断 |
是的 |
|
集成功能 |
|
|
监测功能 |
|
|
· ● 温度监控装置 |
是的 |
|
· ● 监视狗 |
是的 |
|
· ● 状态 LED |
是 |
|
· ● 风扇 |
不 |
|
· ● 通过网络实现的监控功能 |
可选 |
|
EMV |
|
|
抗静态放电干扰的能力 |
|
|
· ● 抗静态放电干扰的能力 |
±6 kV 接触放电（符合 IEC 61000-4-2）；±8 kV 空气放电（符合IEC61000-4-2） |
|
针对高频电磁场的抗干扰能力 |
|
|
· ● 抗高频辐射干扰的能力 |
10 V/m 用于 80 - 1000 MHz 和 1.4 - 2 GHz，80 % AM 符合 IEC61000-4-3；3V/m 用于 2 - 2.7 GHz，80 % AM 符合 IEC 61000-4-3；10 V 用于10 kHz - 80MHz，80 % AM 符合 IEC 61000-4-6 |
|
与导线相关的抗干扰能力 |
|
|
· ● 电源导线上的抗干扰能力 |
±2 kV 符合 IEC 61000-4-4，突发电流；±1 kV 符合IEC61000-4-5，对称浪涌电流；±2 kV 符合 IEC 61000-4-5，非对称浪涌电流 |
|
· ● 信号导线（大于 30 米）的抗干扰能力 |
±2 kV 符合 IEC 61000-4-5，浪涌电流，长度 > 30 m |
|
· ● 信号导线（小于 30 米）的抗干扰能力 |
±1 kV 符合 IEC 61000-4-4，突发电流，长度 < 3 m；±2 kV 符合IEC61000-4-4，突发电流，长度 > 3 m |
|
针对冲击电压的抗干扰能力（浪涌） |
|
|
· ● 非对称耦合 |
±2 kV 符合 IEC 61000-4-5，非对称浪涌电流 |
|
· ● 对称耦合 |
±1 kV 符合 IEC 61000-4-5，对称浪涌电流 |
|
针对磁场的抗干扰能力 |
|
|
· ● 抗磁场干扰 (50 Hz) 的能力 |
100 A/m; 符合 IEC 61000-4-8 |
|
电缆传导的干扰辐射和电缆传导的干扰 |
|
|
· ● 通过电源电缆/交流电电缆的干扰发射 |
EN 61000-6-3，EN 61000-6-4，CISPR 22 等级 B，FCC 等级 A |
|
防护等级和防护类别 |
|
|
IP（正面） |
IP20 |
|
IP（背面） |
IP20 |
|
标准、许可、证书 |
|
|
CE 标记 |
是的; CE 标识 / 欧盟一致性声明 |
|
UL 许可 |
是的 |
|
· ● UL 508 |
是的 |
|
cULus |
是的 |
|
RCM（C-TICK 格式） |
是的 |
|
KC 许可 |
是的 |
|
磁通电流控制 (FCC) |
是的 |
|
EMV |
CE, EN 55022A, EN 61000-6-4, EN 61000-6-2 |
|
在防爆区域使用 |
|
|
· ● ATEX 区域 2 |
是的; 可选 |
|
· ● IECEx 2 区 |
是的; 可选 |
|
· ● cULus I 类 2 区，2 级 |
是的; 可选 |
|
船舶建造许可 |
|
|
· ● 德国劳埃德船级社 (GL) |
是的 |
|
· ● 美国船舶检验局 (ABS) |
是的 |
|
· ● 挪威船级社 (DNV) |
是的 |
|
· ● 韩国船级社 (KRS) |
是的 |
|
· ● 英国劳氏船级社 (LRS) |
是的 |
|
· ● 日本船级社 (Class NK) |
是的 |
|
环境要求 |
|
|
运行中的环境温度 |
|
|
· ● 运行中的环境温度 |
0 °C 至 55 °C |
|
运输/储存时的环境温度 |
|
|
· ● 最小值 |
-40 °C |
|
· ● 最大值 |
70 °C |
|
操作系统 |
|
|
预安装的操作系统 |
Windows 7 旗舰版（多语言）64 位，Windows Embedded Standard 7 E/P 32 位/64 位，Windows 10 |
|
无操作系统 |
是的; 可选 |
|
预安装的操作系统 |
|
|
· ● Windows 7 |
是的; 32 位或 64 位旗舰版 |
|
· ● Windows 10 企业版 |
是的; Windows 10 企业版 2016 LTSB，64 位，多语言 |
|
尺寸 |
|
|
宽度 |
262 mm |
|
高度 |
139.7 mm |
|
深度 |
55.5 mm |
