概述

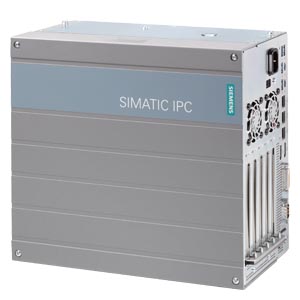

西门子工控机 SIMATIC IPC627E （箱式 PC）：高端 IPC – 具有极高的性能、功能范围和扩展能力
能够提供：
· 最大性能，最小空间
· Intel Core i 技术
· 可拆卸的硬盘 (RAID1)
阿门具有较高系统性能，可用来完成要求苛刻的计算、开环/闭环控制和可视化任务
· 英特尔处理器：Core i7、Core i3 或 Celeron，最多 6 核，采用超线程和 Turbo Boost 技术
· Intel C246 PCH（平台控制单元，以前是芯片组）
· Intel UHD Graphics 630/610，具有较高图形性能 (Core i / Celeron)
· DDR4-2666 内存技术，高达 64 GB RAM
· USB 3.1 Gen2 SuperSpeedPlus (10 Gbit/s)
· PCI Express 3.0 提供有效的 x16 显卡支持
· M.2 SSD NVMe 用于更快速的数据处理
工业兼容性高
· 运行环境温度可高达 55 °C
· 运行时的抗振性为 1 g / 抗冲击性为 5 g
· 板卡固定器用于固定插入的 PCI(e) 卡
· 所有出线电缆都带有松紧件
· 稳固，全金属外壳
工业功能强大，灵活性高
· M.2 SSD NVMe 和 SSD SATA 2.5" 固态硬盘（选配）
· 3x 千兆以太网接口(IE/PN)
· 4x USB 3.1 Gen.2 SuperSpeedPlus
· 2x USB 3.1 C 型 SuperSpeedPlus
· 2x/5x PCI(e) 扩展插槽
· 2 个显示端口图形接口 (DP V1.2)
· DVI-I 图形接口（DVI-D 显示器）
· 可通过三态显示器进行监视（2xDP，1xDVI-D）
· 2 个 USB 接口，通过插入的插槽盖（选配）
· 使用安装套件，节省空间地立式安装控制柜
系统可用性高，维护方便，调试快速
· SSD（固态硬盘）具有极高可靠性和速度
· SSD-RAID1 用于实现高数据可用性
· NVRAM 512 KB – 非易失性存储器
· CMOS 缓冲电池可从外部接触，并可在运行期间更换 状态可由软件来扫描
· 2 个用于指示 用于软 PLC 状态的 LED 灯，2 个信号 LED 灯（可自由编程）
· 用于 Core i7 型号的主动管理技术 (Intel AMT)（即使设备处于关机状态，也可对其进行远程访问）
· 新机箱具有可卸下的盖，便于接触 PC 组件
· 预装操作系统且随时可使用
· 发生系统故障时，通过供货范围内提供的恢复用 USB 闪盘，将硬盘内容快速恢复到交付时的状态
由于较高的投资安全性，成本降低
· 平台采用嵌入式英特尔部件，具有长期稳定性
· 供货期至少为 4 年，之后的另外 5 年内保证备件供应
· 由西门子进行 PC 开发和生产（包括主板和 BIOS）
· 可扩展箱式 PC 系列的一部分，具有相同的性能特点和占地面积
· 使用 SIMATIC 组件进行了系统测试
· 通过全球市场认证（例如：cULus)
· 全球服务与支持
SIMATIC IPC627E 为机器制造商、工厂建设方和控制柜制造商提供了极为灵活的高性能紧凑型 PC 平台，适合机器级的工业应用，适合：
· 测量和控制过程及机器数据（如，自动化的清洗系统和机器人控制）
· 使用独立的显示/监视解决方案实现操作和可视化任务（如信息终端、汽车生产中的大型显示器）
· 数据捕捉和处理（如生产数据捕捉、分布式工艺控制）
· 运动控制
SIMATIC IPC627E 具有 CE 标志，适合在工业领域中以及在住宅和商业环境中使用。除工业应用外，它还适合在楼宇自动化或公共设施中使用。
由于安装深度仅为 90 mm，它也可在狭小空间内安装。
SIMATIC 箱式 PC 可与 WinCC 一起作为 SIMATIC HMI 套件订购，价格较低。
基本设计
· 坚固金属安装外壳，耐振动和冲击，高电磁兼容性
· 用于保证在存在振动和冲击时能够可靠工作的板卡固定器
· 抗振和抗冲击硬盘托架
· 内置显卡，高达 3840 x 2160/130 Hz/30 位彩色
· 接口（位于一侧）：
o 2 个千兆以太网接口 (RJ45)
o 2 x DisplayPort 和 DVI-I 图形接口
o 6 x USB 3.1 第二代
o 1 x 串口 (COM1)
· 4 个 LED 指示灯 – 1 个电源指示灯，3 个应用指示灯
设计类型
· 处理器：
o Intel Core i7-8700，6 核，12 线制，3.2 (4.6) GHz，VT-d，AMT，12 MB 高速缓存
o Intel Core i3-8100，4 核，4 线程，3.6 GHz，VT-d，6 MB 高速缓存
o Intel Celeron G4900，2 核，2 线制，3.1 GHz，2 MB 高速缓存 VT-d
· 主存储器：
o 4 GB 至 64 GB，DDR4-2666
· 驱动器：
o SATA 硬盘：320 GB，2.5"
o 固态硬盘 (SSD) 2.5" SATA > 480 GB
o RAID1 2x SSD 2.5" SATA 内置或位于可移动驱动器托架中
o M.2 SSD NVMe 512 GB
· 扩展用空闲插槽：
o 2 x PCI (185/185 mm) 或
o 1 x PCI-Express x16 (185 mm) 和1 x PCI (185 mm)
o 2 x PCI-Express（x16/x4，185/185 mm）
o 3 x PCI（185 mm，2x 240 mm）和 2 x PCI-Express（x16/x4，185/185 mm）
o 5 x PCIe（x16、x4、x1、185 mm 以及 x1、2x 240 mm）
· 电源：
o 100/240 V AC（宽范围），50/60 Hz
o 24 V DC 工业电源
· 已预装操作系统并且已激活：
o Windows 10 Enterprise 2016 LTSB，多语言版
· SIMATIC IPC DiagMonitor 1)
· SIMATIC IPC Image & Partition Creator 1)
· 适用于 IPC627E 喷漆外壳，2 槽设计
1) 更多信息，请见“扩展组件”。
· 集成、可参数化监视功能（程序执行（看门狗），外壳内部温度、外壳外部温度、风扇速度监视、CMOS 电池）
· 以太网扩展诊断/报警、电子邮件、文本消息，以及通过 OPC 和日志（或通过 SIMATIC PC DiagMonitor）直接馈送到 SIMATIC 软件中：
o 运行小时数计数器
o 硬盘状态
o 将所有报警自动化记录到日志文件
o 测得值的长期记录和图形显示（温度、风扇数据）
o 具有集中监视联网 SIMATIC PC 的功能
· RAID1 在 2 个串行 ATA 硬盘上作数据自动监视
· 固态硬盘，用于极为可靠的数据存储器或不带硬盘的系统
· IAMT 功能（英特尔主动管理技术）。通过这一功能，即使操作系统已关闭，也可远程访问 IPC（以进行维护），例如：
o IPC 的启动/关闭
o BIOS 更新
· CMOS 电池可从外面接触，易于更换
· Flash BIOS，可在非易失性存储区存储特定用户的 CMOS 设置
· 在发生意外电源故障后，最多 128 KB 重要过程数据可写到 NVRAM（非易失性存储器）电池后备 SRAM 中
· 4 个 LED 指示灯 – 1 个电源指示灯，3 个应用指示灯
集成接口：
· 以太网
三个集成的以太网接口（10/100/1 000 Mbps）可用于 IT 通讯和与自动化设备（如 SIMATIC S7，带有 SOFTNET S7 软件包）进行数据交换。
· 其它接口
有两个或五个用于 PC 模块的空插槽、6 个 USB（通用串行总线）接口和一个用于连接附加 I/O 设备的串行接口。
|
Article number |
6AG4131-3....-.... |
|
SIMATIC IPC627E (Box PC) |
|
|
Installation type/mounting |
|
|
Mounting |
Wall mounting, portrait mounting |
|
Design |
Box PC, built-in unit |
|
Supply voltage |
|
|
Type of supply voltage |
100/240 V AC (autorange); 24 V DC |
|
Line frequency |
|
|
· ● Rated value 50 Hz |
Yes |
|
· ● Rated value 60 Hz |
Yes |
|
Mains buffering |
|
|
· ● Mains/voltage failure stored energy time |
20 ms |
|
Processor |
|
|
Processor type |
Celeron G4900 (2C/2T, 3.1 GHz, 2 MB cache; VT-d); Core i3-8100 (4C/4T, 3.6 GHz, 6 MB cache, VT-d); Core i7-8700 (6C/12T, 3.2 (4.6) GHz, 12 MB cache, VT-d, AMT) |
|
Chipset |
Intel C246 |
|
Graphic |
|
|
Graphics controller |
Intel UHD Graphics 630 (Core i); Intel UHD Graphics 610 (Celeron) |
|
Drives |
|
|
Hard disk |
2.5" SATA ≥ 320 GB |
|
SSD |
Yes |
|
Memory |
|
|
Type of memory |
DDR4-2666 DIMM |
|
Main memory |
4 / 8 / 16 / 32 / 64 GB |
|
Capacity of main memory, max. |
64 Gbyte |
|
Data areas and their retentivity |
|
|
Retentive data area (incl. timers, counters, flags), max. |
512 kbyte; 128 KB can be stored in the buffer time |
|
Hardware configuration |
|
|
Slots |
|
|
· ● free slots |
2x PCI; optional: 1x PCI & 1x PCIe (x16); 2x PCIe (x4, x16); 3x PCI & 2x PCIe (x16, x4); 5x PCIe (1x16, 2x4, 2x1); with card retainer |
|
· ● Number of PCI slots |
5; Optional |
|
· ● Number of PCI slots |
5; Optional |
|
Interfaces |
|
|
Number of industrial Ethernet interfaces |
3; 3x Ethernet (RJ45) |
|
USB port |
6x USB 3.1 Gen. 2 (2x type C) |
|
Connection for keyboard/mouse |
USB / USB |
|
serial interface |
1x COM |
|
Video interfaces |
|
|
· ● Graphics interface |
2x DisplayPort; 1x DVI-D |
|
Industrial Ethernet |
|
|
· ● Industrial Ethernet interface |
3x Ethernet (RJ45) |
|
· — 100 Mbps |
Yes |
|
· — 1000 Mbps |
Yes |
|
Integrated Functions |
|
|
Monitoring functions |
|
|
· ● Temperature monitoring |
Yes |
|
· ● Watchdog |
Yes |
|
· ● Status LEDs |
1x power, 3x user |
|
· ● Fan |
Yes |
|
· ● Monitoring function via network |
Optional |
|
EMC |
|
|
Interference immunity against discharge of static electricity |
|
|
· ● Interference immunity against discharge of static electricity |
±6 kV contact discharge acc. to IEC 61000-4-2; ±8 kV air discharge acc. to IEC 61000-4-2 |
|
Interference immunity against high-frequency electromagnetic fields |
|
|
· ● Interference immunity against high frequency radiation |
10 V/m for 80 ... 2 700 MHz, 80% AM acc. to IEC 61000-4-3; 3 V/m for 2.7 to 6 GHz, 80% AM acc. to IEC 61000-4-3; 10 V for 10 kHz to 80 MHz, 80% AM acc. to IEC 61000-4-6 |
|
Interference immunity to cable-borne interference |
|
|
· ● Interference immunity on supply cables |
±2 kV acc. to IEC 61000-4-4, burst; ±1 kV acc. to IEC 61000-4-5, surge symmetric; ±2 kV acc. to IEC 61000-4-5, surge asymmetric |
|
· ● Interference immunity on signal cables >30m |
±2 kV acc. to IEC 61000-4-5, surge, length > 30 m |
|
· ● Interference immunity on signal cables < 30m |
±1 kV acc. to IEC 61000-4-4; burst; length < 3 m; ±2 kV acc. to IEC 61000-4-4; burst; length > 3 m |
|
Interference immunity against voltage surge |
|
|
· ● asymmetric interference |
±2 kV acc. to IEC 61000-4-5, surge asymmetric |
|
· ● symmetric interference |
±1 kV acc. to IEC 61000-4-5, surge symmetric |
|
Interference immunity to magnetic fields |
|
|
· ● Interference immunity to magnetic fields at 50 Hz |
100 A/m; to IEC 61000-4-8 |
|
Emission of conducted and non-conducted interference |
|
|
· ● Interference emission via line/AC current cables |
EN 61000-6-3, EN 61000-6-4, CISPR 22 Class B, FCC Class A |
|
Degree and class of protection |
|
|
IP degree of protection |
IP20 |
|
Standards, approvals, certificates |
|
|
CE mark |
Yes |
|
UL approval |
Yes |
|
cULus |
Yes |
|
RCM (formerly C-TICK) |
Yes |
|
KC approval |
Yes |
|
EAC (formerly Gost-R) |
Yes |
|
FCC |
Yes |
|
EMC |
CE, EN 61000-6-3:2007 +A1:2011, EN 61000-6-2:2005 |
|
Marine approval |
|
|
· ● American Bureau of Shipping (ABS) |
Yes |
|
· ● Det Norske Veritas (DNV) |
Yes |
|
· ● Nippon Kaiji Kyokai (Class NK) |
Yes |
|
Ambient conditions |
|
|
Ambient temperature during operation |
|
|
· ● Ambient temperature during operation |
+5 °C up to 55 °C |
|
Ambient temperature during storage/transportation |
|
|
· ● min. |
-20 °C |
|
· ● max. |
60 °C |
|
Relative humidity |
|
|
· ● Relative humidity |
Tested according to IEC 60068-2-78, IEC 60068-2-30: Operation: 5% to 80% at 25 °C (no condensation), Storage: 5% to 95% at 25 °C (no condensation) |
|
Operating systems |
|
|
without operating system |
Yes; Optional |
|
pre-installed operating system |
|
|
· ● Windows 10 Enterprise |
Yes |
|
Dimensions |
|
|
Width |
314 mm |
|
Height |
93 mm; For variant 5x PCI(e): 155 mm |
|
Depth |
301 mm; incl. mounting rail |
