概述

西门子工控机 SIMATIC IPC477D:功能强大的嵌入面板式 IPC – 免维护，配置多样

可以直接执行的全套解决方案（软件已安装和预先组态），用于使用 WinCC RT Advanced 和/或 WinAC RTX 进行可视化和自动化：

·         嵌入式 PC 平台具有高度工业兼容性，用于基于 PC 的自动化领域中比较苛刻的任务

·         无须维护（不带旋转部件，如风扇和硬盘）

·         坚固的结构：该 PC 能够耐受严苛的机械负荷，运行极为可靠。

·         结构紧凑

·         内置无电池非易失性存储器

·         最大化保护投资

·         快速集成

·         可使用 WinAC RTX F 满足高达 IEC 61508/62061 的 SIL 3 和 EN ISO 13849-1 的 PL e 的安全要求。

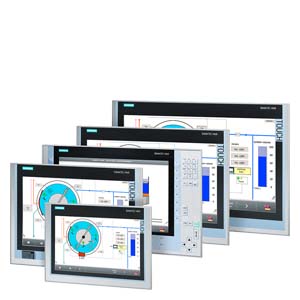

有以下类型可供使用：

·         内置型

o                 12" TFT 触控型

o                 15" TFT 触控型

o                 19" TFT 触控型

o                 22" TFT 触控型

o                 15” TFT 触控型/按键型

·         预装 SIMATIC 软件的现有产品类型：

o                 SIMATIC WinCC RT Advanced V13

o                 SIMATIC WinAC RTX 2010 或 SIMATIC WinAC RTX F 2010

o                 SIMATIC NET V12.1（包括 SIMATIC SOFTNET S7 Basis 许可证）

o                 以及上述软件包的组合

优势

·         出色的工业兼容性，是由于坚固型结构，即使在严重的震动和冲击下

·         可保证备件供应，投资安全性高（设备在市场上停止供应后 5 年内提供备件）

·         无需重复工程费用的“长期的机器“概念使元件具有更高的连续性

·         设备在设计上便于维护，节约了时间与成本：

o                 通过前面和后面的 USB 接口，可快速、方便地连接其他硬件组件

·         集成 PROFIBUS DP/MPI 和 PROFINET 接口，具有高水准的工业功能

·         不带旋转部件（风扇和硬盘），无须维护

·         可通过 PCIe 等进行扩展（可选），灵活性高；具有第二个 RS232 接口；DVD

·         系统可用性高，将停产时间缩到最短

o                 高效的自诊断功能（DiagBase 和 SIMATIC IPC DiagMonitor）

o                 嵌入式平台运行，高度的可靠性和安全性

·         全集成自动化 (TIA) 的集成组件：

o                 提高产量，最大限度降低工程组态成本，降低生命周期成本

应用

SIMATIC IPC477D 可直接在机器上使用，可满足坚固性、高可靠性（嵌入式平台的可靠性）和 PC 开放性（例如，模块扩展和连接打印机和键盘等 I/O 设备）等方面的需要。

因其安装深度较小，适合用在有限的空间内。

PC 可用于生产自动化和过程自动化，安装在控制柜和控制台、19" 机柜/机架上。

SIMATIC HMI 477D 是基于 PC 自动化系统的理想平台：

·         基于 PC 的可视化，在现场的机器上通过 SIMATIC WinCC RT Advanced 进行

·         采用 SIMATIC WinAC RTX 的基于 PC 的控制系统

您可以在西门子找到由自动化部件完美相互匹配在一起的完整模块化系统。

设计

HMI 477D 是一种紧凑型装置，它包含一个带集成PC 单元的操作控制单元。

基本设计

·         坚固的金属外壳具有很高的抗振性和抗冲击性，电磁兼容性高。

·         内置用于额外显示器/平板显示器的图形卡，位于 AGP 总线上：DVI-I：VGA（模拟）和 DVI（数字）接口；显示屏端口

o                 显示器端口分辨率：高达 1 920x1 200 像素/真彩/ 60 到 120 Hz

o                 DVI-I 分辨率：高达 1 920 x 1 200 像素/真彩

·         接口：

o                 2 个 10/100/1000 Mbps 以太网接口 (RJ45)

o                 4 个高速 USB V3.0 接口

o                 1 x COM1 (RS 232)

·         浮地电源：24 V DC (19.2 - 28.8 V)

计算机单元配置

·         处理器：

o                 Celeron 827E; 1.4 GHz, 1.5 MB 高速缓存

o                 Core i3-3217UE；2 x 1.6 GHz，3 MB 高速缓存

o                 Core i7-3517UE；2 x 1.7 GHz（Turbo Boost，高达 2.8 GHz），3 MB 高速缓存

·         主存储器容量 2 GB 至 4/8 GB（可选），DDR3 SDRAM

·         现场总线

o                 内置 PROFINET 接口，3 个 RJ45 接口，与 CP 1616 兼容

o                 内置 PROFIBUS DP/MPI 接口，与 CP 5622 兼容

·         硬件扩展：

o                 内置第二个 RS232 接口 (COM2)

o                 多达 1 个 PCIe 卡

·         驱动器：

o                 固态硬盘 50 GB（高耐久性）或 80 / 160 GB（标准），是内置硬盘的坚固替代硬盘

o                 闪盘（可更换，可接触）：8 GB 或 16 GB

o                 闪盘（内置，不可接触）：8 GB，16 GB

·         DVD 光驱

·         预装操作系统：

o                 Windows Embedded Standard 7

操作控制单元的部件：

这些操作控制结构部件在以下型号中提供：

·         12" 触控型

o                 12" TFT 彩色显示屏,1 280 x 800 像素

o                 阻性模拟触控屏

o                 约束：无 PCIe，无硬盘，无 DVD，无前面 USB

·         15" 触控型

o                 15" TFT 彩色显示屏，1 280 x 800 像素

o                 阻性模拟触控屏

o                 USB V2.0 端口（前置）

·         19" 触控型

o                 19" TFT 彩色显示屏，1 366 x 768 像素

o                 阻性模拟触控屏

o                 USB V2.0 端口（前置）

·         22" 触控型

o                 22" TFT 彩色显示屏，1,920 x 1,080 像素

o                 阻性模拟触控屏

o                 USB V2.0 端口（前置）

·         15" 触控型/按键型

o                 15" TFT 彩色显示屏，1,200 x 800 像素

o                 触控型和薄膜键盘（“手机键盘”）和 36 个额外功能键

o                 USB V2.0 端口（前置）

扩展组件

·         可使用 1 个 PCIe-x4 扩展卡。最大允许功耗：功耗5 W

·         为了连接额外 I/O 设备，提供了 4 个高速 USB 3.0 接口和最多两个串行接口。

SIMATIC IPC DiagMonitor

·         PC 诊断/报警软件，可以及早检测并诊断 PC 出现的问题。

·         综合监视温度、监视器

·         用于预防性维护的运行小时数计数器

·         集成的日志功能、全面的文本消息、在线帮助（德语/英语）

·         通过 SNMP 和 OPC 接口进行网络监控

SIMATIC IPC Image & Partition Creator

·         软件工具，用于预防性海量存储器数据备份（CF 卡，硬盘）

·         以位精度来高速恢复系统和数据分区；还将备份用户软件和特殊安装内容

·         用于调整大容量存储器分区的软件工具

SIMATIC IPC U 盘

·         用于 SIMATIC PC/编程器的移动式存储器介质

·         高速数据传输（USB 2.0 或 USB 3.0），大存储器容量 (8 GB/16 GB)

·         结构紧凑，性能可靠

SIMATIC IPC Service U 盘

·         移动存储介质，用于备份/恢复海量存储器

·         高速数据传输（USB 2.0 或 USB 3.0），大存储器容量 (8 GB/16 GB)

·         预装 SIMATIC IPC Image & Partition Creator 和 BIOS Manager

·         结构紧凑，性能可靠

注：

详尽信息，请参阅“扩展组件”。

功能

诊断

·         DiagBase：集成可参数化监控功能（程序流程图/监视器，内部外壳温度，用于 CF 卡的 DIAG 位（类似于硬盘的 S.M.A.R.T））

·         通过以太网，电子邮件，文本报文，用于通过 OPC 直接传输至 SIMATIC 软件（也可通过 SIMATIC IPC DiagMonitor）。

控制

·         WinAC RTX 提供有几个处理级，以优化过程控制：

o                 循环程序处理

o                 处理中断

o                 时间和日期控制处理

控制系统可在集成的非易失性存储器保持多达 128 KB 的数据，且不需要不间断电源 (UPS)。通过使用一种常用 UPS，可将 SIMATIC WinAC RTX 的所有过程值保留下来。

通过 WinAC RTX F 实现安全功能

功能安全是通过软件中的定向安全功能来实现的。将通过 S7 Distributed Safety 系统实现安全功能，以将工厂置于安全状态或将其保持在安全状态。安全功能主要包含在以下组件中：

·         WinLC RTX F 中与安全相关的用户程序（安全程序）

·         在故障安全输入和输出（故障安全 I/O）中

F I/O 可保证现场信息（紧急停止按钮、光栅、电机预控制）的安全处理。它拥有按照所需安全等级进行可靠处理所需的所有硬件和软件组件。用户只须为用户安全功能编程即可。过程安全功能则是通过用户安全功能或系统内部的故障响应功能来实现的。如果 F 系统在发生故障时无法执行实际用户安全功能，则它将执行故障响应功能，例如，关断所有相关输出，F-CPU 进入停止状态。

可视化

SIMATIC WinCC RT Advanced（也可作为随时可用的选件订购，即已经预装）提供了强大的功能，可用于实现机器过程的可视化。

对于 WinCC RT Advanced，可在附加分区上提供一个永久性消息缓冲区 (PMB)。

对过程值进行开放式访问

通过随 SIMATIC IPC427D 套件提供的 SIMATIC NET OPC 服务器（带有 WinAC RTX 的版本），可对所有过程值进行开放式访问。任何可视化系统或数据处理系统均可通过该接口连接到 SIMATIC WinAC RTX。

通信

使用 SIMATIC STEP 7 进行的 WinAC RTX 编程和 WinCC flexible 项目的传输是通过集成的工业以太网接口执行的。SIMATIC NET SOFTNET S7 Lean 通信包正是为此而安装的。另外，可通过 PROFIBUS 接口将 S7 程序下载到 WinAC RTX。

使用其他软件

客户可以安装支持软件产品。Windows XP Embedded 如此设计，以安装典型的附件包。

集成

集成接口：

·         以太网
集成 PROFINET 接口 (10/100/1000 Mbps) 可以用于 IT 通信和与编程控制器（如 SIMATIC S7，带有“SOFTNET S7 Basis”软件包）的数据交换。

·         内置 PROFIBUS（可选）
隔离 PROFIBUS 接口 (12 Mbps) 可以用来连接分布式现场设备或连接 SIMATIC S7（带"SOFTNET for PROFIBUS"软件包）

·         其它接口
提供了 5 个 USB（通用串行总线）接口和最多两个串行接口，可用于连接额外 I/O 设备。

技术规范
