概述

西门子工控机 SIMATIC IPC547G

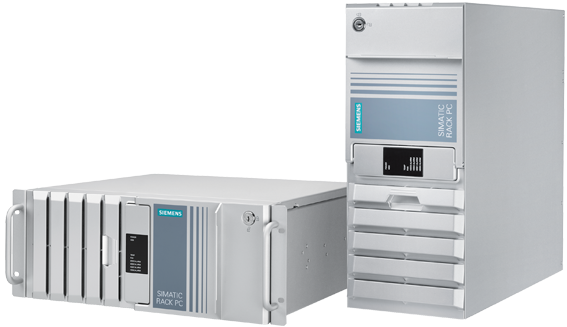

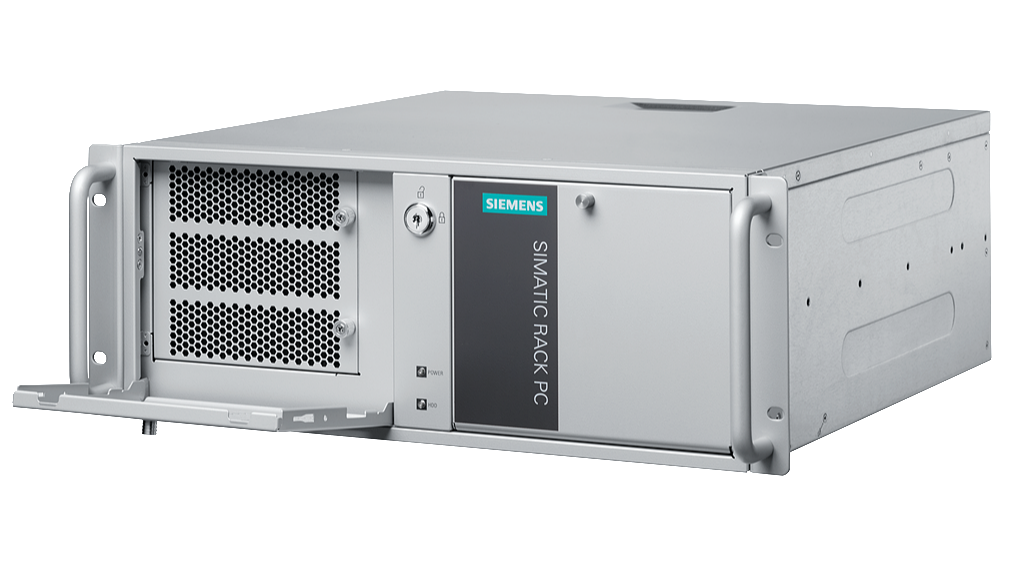

SIMATIC IPC547G 是一款具有 19 英寸机架设计的坚固工业 PC (4 U)。

能够提供：

·         最高的性能

·         极具吸引力的价格

·         Intel Core i/Xeon技术,第六代

优势

系统性能极高，可用于完成复杂自动化和可视化任务

·         最新 PC 技术（例如，Intel Core i 第六代处理器，带有 Turbo Boost 2.0，超线程和虚拟化技术）

·         存储器和图形控制器集成在处理器中，用于实现较高的存储器和图形性能

·         性能极高（例如，Intel C236 芯片组，采用双通道技术的 DDR4 存储器）

·         高数据传输速率（例如，带 480 GB 串行 ATA 固态硬盘、高达 2 TB 的串行 ATA 硬盘、双千兆位以太网、PCI-Express 3.0 技术）

系统可用性提高，停产时间缩短

·         24 小时运行（故障间隔时间长，采用变速风扇）

·         高效自诊断（前面的状态 LED 用于指示风扇状态和温度，SIMATIC IPC DiagMonitor）

·         因采用 RAID1（镜像磁盘系统）或 RAID5（带奇偶校验的磁盘分条）而具有较高数据安全性，还带有额外的热后备硬盘

·         RAID 配置的“热插拔”可拆卸硬盘托架（可在运行期间更换硬盘）

·         发生故障时迅速识别和更换硬盘（通过用于 RAID 配置的硬盘报警 LED 指示灯）

·         固态硬盘选件与 RAID1 相结合（数据位于 RAID1 网络中的硬盘上，预装和激活的操作系统位于固态硬盘上）

·         具有“热插拔”功能的冗余电源（运行时用于更换电源模块）

在试运行、运行和服务期间具有高度的灵活性和用户友好性

·         预安装、激活操作系统

·         IAMT（英特尔主动管理技术）功能，用于远程访问 IPC（远程维护）

·         由于配有恢复用 DVD，可以将硬盘快速恢复到交付时的状态

·         由于使用受控风扇，噪音较低

·         标准实现为工业工作站或服务器

·         内置 RAID1/RAID5（PCI 插槽未被 RAID 控制器占用）

·         利用伸缩式导轨或配置成塔式工业 PC，可以灵活地应用在各种不同的安装位置。

·         提供 Intel 混合型多显示器支持，与可选的 PCIe x16 显卡配合使用，可连接最多 5 台显示器

·         由于采用了集成接口和 7 个扩展槽（P CI 和 PCI Express）实现了高度的灵活性和可扩展性

具有极高工业兼容性和紧凑性，适合在工业环境中 24 小时不间断使用

·         与众不同的产品设计，用户友好的外壳形式

·         在环境温度最高可达 40 °C 的情况下，也能保持处理器最大性能（最高配置下），不会下降（减速）

·         电磁兼容性和防腐蚀性很高的金属外壳，适合在工业环境中以及家庭、商业环境中使用

·         适合安装在深度仅为 500mm 的小型控制箱内

·         由于使用了过压通风设计将风扇安装在前部以及防尘滤网，实现了防尘保护

·         具有防振动和防冲击的专用硬盘托架和板卡固定器

由于较高的投资安全性，成本降低

·         使用寿命至少为 2 年，备件的保证使用寿命为 3 年。

·         使用 SIMATIC 组件进行了系统测试

·         通过全球市场认证 (cULus)

·         支持传统接口 (PS/2、COM、LPT)

·         安装方式跨多代设备兼容

·         全球服务与支持

应用

SIMATIC IPC547G 为系统集成商、机柜设计人员、工程建设者和机械设备厂商提供了一种 19 英寸机架式 PC 平台，适合控制级和车间级的高性能应用和 IT 应用。此产品可用于：

·         工业和可视化应用

·         工业高端图像处理

·         质量保证/监视任务

·         测量和控制任务

·         数据捕捉和管理

SIMATIC IPC547G 通过 CE 认证，适用于工业领域以及住宅和商业领域。除工业应用外，因此也可以用于楼宇自动化服务或公共设施。

与作为 SIMATIC HMI 软件包的 WinCC flexible、WinCC RT Advanced、WinCC 或 WinAC RTX/F 一起订购 SIMATIC 机架式 PC，可享受优惠价格

设计

基本设计

·         全金属 19" 机箱适合嵌入式安装 (4 U)，带有防腐蚀表面（蓝色铬酸盐）和可选面层（面漆 ²⁾），具有较高电磁兼容性和机械坚固性

·         两种机箱（短行 356 mm 深，标准型 446 mm 深），灵活性高

·         伸缩导轨安装准备

·         可进行水平和垂直安装。通过适宜的套件，可作为工业立式 PC 使用

·         可锁闭式前开门，可以实现授权对前部插拔介质、操作员控制件（电源、复位）、USB 接口、前部风扇和防尘滤网进行操作

·         板卡固定器保证了 PC 模块的安全运输（抗震动和撞击）

·         使用一件工具即可更换 PC 组件（如 PC 卡或硬盘）

·         更换前置风扇和粉尘过滤器，无需工具

·         通过用轴承固定的前风扇进行过压力通风提供防尘

·         用于安装驱动器的空间（标准机箱型）：

o                 前面：
4 x 低型 HDD 可拆卸硬盘托架；1 x 光驱（细长型）

o                 集成：
- 3 x 3.5"/2.5"，5.25"；2 x 3.5"/ 2.5"（可选）

·         用于安装驱动器的空间（短外壳型）：

o                 内部：2 x 3.5"/2.5"

设计类型

主板（H110 芯片组）

·         集成图形卡：Intel HD 显卡；

o                 530 / 510 集成到处理器中

·         接口

o                 2 个 Intel 千兆位以太网接口（RJ45，具有协同能力）

o                 4 个 USB 3.0 端口：2 个后置，2 个前置

o                 4 个 USB 2.0 端口：4 个后置

o                 1 个标准显示器接口 V1.2，1 个 DVI-D，2 个 PS/2

o                 音频接口：Line in, line out, micro

·         7 个扩展备用插槽（全部为长插槽²⁾）：

o                 1 x PCIe x16 Gen. 3

o                 1 x PCIe x16（1 排）Gen 2

o                 1 x PCIe x8（1 排）Gen 2

o                 1 x PCIe x4（1 排）Gen 2

o                 1 x PCIe x4（1 排）Gen 2

o                 2 x PCI

主板（C236 芯片组）

·         集成图形卡：Intel HD 显卡；

o                 P530 / 530 / 510 集成到处理器中

·         接口

o                 2 个 Intel 千兆位以太网接口（RJ45，具有协同能力）

o                 6 个 USB 3.0 端口：4 个后置，2 个前置

o                 5 个 USB 2.0 端口：4 个后置，1 个内置（例如，用于具有可选联锁功能的软件加密狗）

o                 2 个 DisplayPort V1.2，1 个 DVI-D，1 个 COM1，2 个 PS/2

o                 音频接口：Line in, line out, micro

·         7 个扩展备用插槽（全部为长插槽²⁾）

o                 1 x PCIe x16 Gen. 3

o                 1 x PCIe x16（4 排）Gen 3

o                 1 x PCIe x8（1 排）Gen 3

o                 1 x PCIe x4（4 排）Gen 3

o                 1 x PCIe x4（1 排）Gen 3

o                 2 x PCI

处理器

·         Intel Xeon E3-1275 v5 ¹⁾ (4C/8T) 3.6 (4.0) GHz，8 MB 高速缓存，iAMT 11.0

·         Intel Core i7-6700 (4C/8T) 3.4 (4.0) GHz，8 MB 高速缓存，iAMT 11.0 ¹⁾

·         Intel Core i5-6500 (4C/4T) 3.2 (3.6) GHz，6 MB 高速缓存，iAMT 11.0 ¹⁾

·         Intel Pentium 处理器 G4400 (2C/2T) 3.3 GHz，3 MB 高速缓存

主存储器配置

·         最高 64 GB，DDR4-2133 SDRAM

·         可用存储器配置：4 GB, 8 GB, 16 GB, 32 GB, 64 GB ¹⁾

图像显示能力扩展

·         PCI Express 显卡x16（双输出：2 x VGA 或 2 x DVI-D），1 TB，高达 2 048 x 1 536 像素，60 Hz，32 位彩色

·         用于板载图形接口 (1 x VGA)的适配器电缆（DP 至 VGA），可连接模拟监控器

驱动器 (SATA)

·         内部安装：

o                 1 x 1 TB HDD

o                 2 x 1 TB HDD

o                 1 x 240 GB SSD

o                 1 x 480 GB SSD

o                 2 x 480 GB SSD

o                 RAID1，1 TB（2 x 1 TB 硬盘）¹⁾

o                 RAID1，1 TB（2x 1 TB 硬盘 [企业]）¹⁾

·         安装在前面的低型可拆卸驱动托架中（在 RAID 配置中进行热插拔）²⁾)：

o                 1 x 1 TB HDD

o                 2 x 1 TB HDD

o                 1 x 480 GB SSD

o                 2 x 480 GB SSD

o                 RAID1，480 GB（2 x 480 GB 固态硬盘）¹⁾

o                 RAID1，1 TB（2 x 1 TB 硬盘）¹⁾

o                 RAID1，1 TB（2 x 1 TB [企业]）¹⁾

o                 RAID1，2 TB（2 x 2 TB [企业]）¹⁾

o                 RAID1，2 TB（2 x 2 TB 硬盘 [企业]）¹⁾ + 1 x 2 TB 硬盘 [企业] 作为热后备

o                 RAID1，2 TB（2 x 2 TB 硬盘 [企业]) ¹⁾ + 1 x 480 GB 固态硬盘（如果已配置，固态硬盘上安装了操作系统）；

o                 RAID5，4 TB（3 x 2 TB 硬盘 [企业]） ¹⁾

o                 RAID5，4 TB（3 x 2 TB 硬盘 [企业]） ¹⁾ + 1 x 2 TB 硬盘 [企业] 作为热后备（最高 +35 °C 环境温度）

光驱

·         DVD±R/RW (细长型 ²⁾)

附加接口

·         1 个 COM2 和 1 个 LPT，后置

电源

·         AC (100 ... 240 V，50 ... 60 Hz)

·         冗余：2 x AC (100 ... 240 V, 50 ... 60 Hz ²⁾)

·         根据具体国家配置电源线

o                 EU

o                 美国

o                 中国

预安装和激活的操作系统

·         Windows 7 Ultimate 多语言版（32 位）

·         Windows 7 Ultimate 多语言版（64 位）

·         Windows 10 Enterprise 2016 LTSB，多语言版（64 位）

·         Windows 10 Enterprise 2015 LTSB，多语言版（64 位）

·         Windows Server 2008 R2 标准版，含 5 个客户端，多语言版（64 位）

·         Windows Server 2012 R2 标准版，含 5 个客户端，多语言版（64 位）

·         Windows Server 2016标准版，含 5 个客户端，多语言版（64 位）

1) 仅限主板（C236 芯片组）

2) 仅限标准机箱

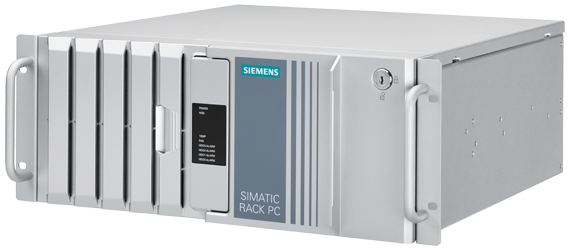

IPC547G 正视图，前门已打开，硬盘位于可拆卸托架中

IPC547G 接口后视图，标准电源

IPC547G 接口后视图，冗余电源

可以定购塔式安装架附件，用于将计算机转变为工业塔式 PC

SIMATIC IPC547G 带立式套件

请参阅“附件订货数据”。

功能

多核处理器技术

由于使用了两核或四核处理器，多核处理器非常适用于多线程应用程序和多任务应用。

可以同时执行多个要求苛刻的应用（例如，图形要求较高或使用执行大量运算的程序的可视化应用），从而提高了系统的响应时间。由于采用能量优化的多核技术以及具有突出的节能特性，这些 Core 处理器甚至在高度复杂的应用中高达 40℃ 的温度下仍能够正常运行，毫无性能损失。

SIMATIC IPC547G 使用 Intel Core 处理器和 Microsoft 操作系统对多核技术进行了预配置，在工业环境中具有较高性能和较好的多任务处理能力。

多显示器技术

具有先进功能的多显示屏架构可用于桌面和应用管理，支持多个显示屏同时工作，因此大大提高了产能。SIMATIC IPC547G 具有一个可选的双输出口显卡 (PCI Express x16)，专门为工业多显示器环境进行了优化。

支持以下显示屏模式：Native DualView、Span 或 Big Desktop、Clone。

连接选项：2 个 VGA 或 2 DVI-D 接口

另外，在 SIMATIC IPC547G，可将三个现有的内置图形接口与可选双头显卡结合使用，这样就能操作最多五台显示器。

监控功能

集成监视功能:外壳内的温度、风扇速度（CPU、电源、显卡和前置风扇）、程序执行（看门狗）、电池

通过以太网进行的扩展诊断/报警、电子邮件、短信息，用于通过 OPC（或通过 SIMATIC IPC DiagMonitor）直接传输到 SIMATIC 软件：

·         运行小时计数器

·         硬盘状态，也适用于 RAID 配置

·         系统状态

·         通过日志文件自动记录所有报警

·         具有集中监视联网 SIMATIC IPC 的功能

iAMT 功能（英特尔主动管理技术）

通过此功能，即使操作系统已关闭，也可以远程访问 IPC（例如，执行维护、诊断和故障排除）：

·         IPC 的控制启动/关闭

·         访问 BIOS 设置和 BIOS 允许更新

·         发生故障时（例如在重启时），通过远程访问进行测量

·         从集成 ISO 映像进行软件更新

内置 RAID 控制器

用于在两个 SATA 硬盘上进行自动数据镜像的 RAID1（镜像），或用于在三个 SATA 硬盘上高容错地最佳利用容量的 RAID5（带奇偶校验的磁盘分条）。

集成

集成接口：

·         以太网
集成 Intel 以太网接口（10/100/1000 Mbps；具有协同功能）可用于 IT 通信，并与 PLC（如 SIMATIC S7）交换数据（使用“SOFTNET S7”软件包）。

·         其它接口
为了连接其它 I/O 设备，提供了 2 个用于连接 PCI 模块的闲置接口、5 个用于进行可选扩展的闲置 PCI Express 插槽、USB 3.0 和 2.0 接口以及串口/并口。

技术规范

商品编号	6AG4104-4....-....
	工业计算机 SIMATIC IPC547G
安装方式/安装
安装	水平和垂直安装，用于望远镜导轨；可从外部取下的 19"固定角；塔式套件（选项）
安装形式	机架式 PC，19"，4 个高度单位 (HE)
电源电压
电源的电压类型	AC 100/240 V(自动范围)50 / 60 Hz；选配冗余 AC 100/240 V
电源频率
·         ● 额定值 50 Hz	是的
·         ● 额定值 60 Hz	是的
电源和电压断路跨接
·         ● 停电/断电跨接时间	20 ms
处理器
处理器类型	至强 E3-1275 v5（4C/8T，3.6 (4.0) GHz，8 MB 缓存）；酷睿i7-6700（4C/8T，3.4 (4.0) GHz，8 MB 缓存）；酷睿 i5-6500（4C/4T，3.2(3.6)GHz，6 MB 缓存）；奔腾 G4400（2C/2T，3.3 GHz，3 MB 缓存）
芯片组	Intel C236 / Intel H110
图形
图形控制器	Intel HD 板载显卡 P530 / 530 / 510，集成在 CPU 中；显卡PCIe(x16)（双头：2x VGA 或 2x DVI-D）（可选）
驱动器
光学驱动器	DVD±R/RW（线条型）
驱动器/存储介质的规格，硬盘	内部安装：1 TB HDD，2x 1 TB HDD，RAID1 (2x 1 TB HDD)，RAID1（2x 1TBHDD（企业版））；低配版插入部件以正面安装（RAID 配置中热插拔）：1TBHDD，2x 1 TB HDD，RAID1 (2x 1 TB HDD)，RAID1（2x 1TBHDD（企业版）），RAID1（2x 2 TB HDD（企业版）），RAID1（2x 2TBHDD（企业版）） + 1x 2 TB HDD（企业版）作为热备份，RAID1（2x 2TBHDD（企业版）） + 1x 480 GB SSD，RAID5（3x 2TBHDD（企业版）），RAID5（3x 2 TB HDD（企业版）） + 1x 2TBHDD（企业版）作为热备份
SSD	是的; 1x 240 GB、1x 480 GB SSD（固态硬盘）、2x 480 GB SSD、磁盘阵列 RAID1 (2x480 GB SSD)
驱动器安装插槽	内置安装在可吸收振动/冲击的硬盘支架上，或从正面安装在 Low-Profile更换架（RAID 配置热插拔）上
存储器
主存储器	4 GB - 64 GB DDR4-2133 SDRAM
主存储器的存储容量，最大值	64 Gbyte
硬件扩展
插槽
·         ● 可用插槽	7 个扩展用空闲插槽（都为长插槽）；主板配有 H110 芯片组1x PCIe (x16)Gen3、1x PCIe (x16)（1 通道）Gen 2、1x PCIe (x8)（1 通道）Gen 2、1xPCIe(x4)（1 通道）Gen 2、1x PCIe (x4)（1 通道）Gen 2、2x PCI；主板配有C236芯片组：1x PCIe (x16) Gen 3、1x PCIe (x16)（4 通道）Gen 3、1xPCIe(x8)（1 通道）Gen 3、1x PCIe (x4)（4 通道）Gen 3、1x PCIe(x4)（1通道）Gen 3、2x PCI
接口
接口/总线类型	主板接口（H110 芯片组）：2x Intel GigabitEthernet（千兆以太网接口RJ45，具备 teaming 功能），4x USB 3.0：背面 2个、正面 2 个、4x USB2.0：背面 4 个、1x DisplayPort V1.2、1x DVI-D、2xPS/2、音频：LineIn、Line Out、Micro；主板接口（C236 芯片组）：2x IntelGigabitEthernet（RJ45，具备 teaming 功能），6x USB 3.0：背面 4 个、正面2个、5x USB 2.0：背面 4 个、1x内部用于带可选加密功能的软件狗等、2xDisplayPort V1.2、1x DVI-D、1xCOM1、2x PS/2、音频：Line In、LineOut、Micro
USB 接口	主板（H110 芯片组）：4x USB 3.0：2x 背面，2x 正面，4x USB2.0：4x背面；主板（C236 芯片组）：6x USB 3.0:：4x 背面，2x 正面，5x USB2.0:4x背面，1x 内侧，用于带可选加密功能的软件加密狗
键盘/鼠标接口	2x PS/2
串行接口	COM1： 1x RS 232、COM2（可选）：1x RS 232
并行接口	可选 LPT1
多媒体
·         ● 音频开启/关闭	是的
·         ● 麦克风开启	是的
视频接口
·         ● 图形界面	2x 显示器端口和 1x DVI-D（板载）；1x 经由 DP-VGA适配器电缆的VGA（可选）；图形卡 PCIe (x16)、双头（2x VGA 或 2xDVI-D）、1 GB图形存储器（可选）
工业以太网
·         ● 工业以太网接口	2x Ethernet (RJ45)
·         — 100 Mbit/s	是的
·         — 1000 Mbit/s	是的
集成功能
监测功能
·         ● 温度监控装置	是的
·         ● 监视狗	是的
·         ● 状态 LED	电源、HDD、温度、风扇、HDD0 报警、HDD1 报警、HDD2 报警、HDD3 报警
·         ● 风扇	是的
·         ● 通过网络实现的监控功能	可选
EMV
抗静态放电干扰的能力
·         ● 抗静态放电干扰的能力	±4 kV 接触放电（符合 IEC 61000-4-2）；±8 kV 空气放电（符合IEC61000-4-2）
针对高频电磁场的抗干扰能力
·         ● 抗高频辐射干扰的能力	10 V/m 用于 80 - 1000 MHz，80 % AM 符合 IEC 61000-4-3；3 V/m 用于 1.4 -2GHz，80 % AM 符合 IEC 61000-4-3；1 V/m 用于 2 - 2.7 GHz，80 % AM 符合IEC61000-4-3；10 V 用于 150 kHz - 80 MHz，80 % AM 符合 IEC 61000-4-6
与导线相关的抗干扰能力
·         ● 电源导线上的抗干扰能力	±2 kV 符合 IEC 61000-4-4，突发电流；±1 kV 符合IEC61000-4-5，对称浪涌电流；±2 kV 符合 IEC 61000-4-5，非对称浪涌电流
·         ● 信号导线（大于 30 米）的抗干扰能力	±2 kV 符合 IEC 61000-4-4，突发电流；±2 kV 符合 IEC 61000-4-5，浪涌电流
·         ● 信号导线（小于 30 米）的抗干扰能力	±1 kV 符合 IEC 61000-4-4，突发电流
针对冲击电压的抗干扰能力（浪涌）
·         ● 非对称耦合	±2 kV 符合 IEC 61000-4-5，非对称浪涌电流
·         ● 对称耦合	±1 kV 符合 IEC 61000-4-5，对称浪涌电流
针对磁场的抗干扰能力
·         ● 抗磁场干扰 (50 Hz) 的能力	30 A/m; 符合 IEC 61000-4-8
电缆传导的干扰辐射和电缆传导的干扰
·         ● 通过电源电缆/交流电电缆的干扰发射	EN 61000-6-3，FCC 等级 A，EN 61000-6-4，CISPR 22，EN 55022 等级B，EN61000-3-2 等级 D，EN 61000-3-3
防护等级和防护类别
IP（正面）	IP30
IP（背面）	IP20
标准、许可、证书
CE 标记	是的; 应用于工业领域以及居住、商用和贸易经营等场所（干扰发射：EN61000-6-3:2007+A1:2011 抗干扰能力：EN 61000-6-2:2005）
CSA 许可	是的; 包含在 cULus 中
UL 许可	是的
cULus	是的; UL 60950-1，文件编号 E115352
RCM（C-TICK 格式）	是的
KC 许可	是的
EAC（Gost-R 格式）	是的
EMV	CE，EN 61000-6-3:2007 +A1:2011，EN 61000-6-2:2005
防尘罩	前门关闭时：G2 EN 779，阻止 99% 的大于 0.5 mm 的颗粒物
环境要求
运行中的环境温度
·         ● 运行中的环境温度	在满配置时 0 °C 至 +40 °C（无燃烧器操作），在 +5 °C 至 +35 °C 时无冰霜
运输/储存时的环境温度
·         ● 最小值	-20 °C
·         ● 最大值	60 °C
相对空气湿度
·         ● 相对空气湿度	已按照 IEC 60068-2-78、IEC 60068-2-30 进行检测：操作：30°C 时 5%至85%（无凝露），存放/运输：25/55 °C 时 5 % 至 95 %（无凝露）
振动
·         ● 运行疲劳极限符合 IEC 60068-2-6	测试符合 IEC 60068-2-6 标准，10 个周期；20 至 58 Hz：0.015 mm；58 至200Hz：2 m/s² (0.2 g)
冲击测试
·         ● 运行中的冲击负载	测试符合 IEC 60068-2-27 标准；半波正弦： 9.8 m/s² (1 g)，20ms，每根轴100 次冲击
操作系统
预安装的操作系统	Windows 7 旗舰版，多语言（32 位 / 64 位）；Windows 10 企业版2015LTSB，多语言（64 位）；Windows 10 企业版 2016LTSB，多语言（64位）；Windows Server 2008 R2 标准版，含 5 个多语言客户端（64位）；Windows Server 2012 R2 标准版，含 5 个多语言客户端（64位）；Windows Server 2016 标准版，含 5 个多语言客户端（64位）
操作系统附加信息	多语言用户界面 (MUI)： 5（种语言，德语、英语、法语、西班牙语、意大利语）
无操作系统	是的
软件
SIMATIC 软件	可选择在程序包中附带 SIMATIC WinCC 或 WinCC flexible
尺寸
宽度	430 mm
高度	177 mm; 4 个高度单位 (HE)
深度	446 mm; 短外壳设备：356 mm
